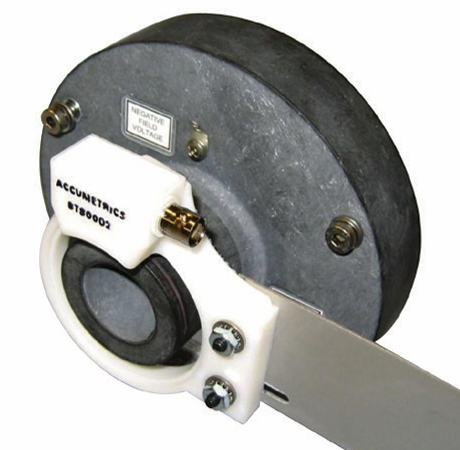

AT-8100 型静态励磁机接地故障检测系统

典型应用

连续在线监测与电阻趋势分析

Accumetrics的接地故障检测（GFD）系统提供了静态励磁接地故障检测技术。该系统基于Accumetrics在无刷励磁发电机接地故障电阻监测（EFREM）产品上的成功经验，专为有刷式励磁发电机和电动机提供连续在线监测。

传统的励磁接地检测器可能检测到故障的发生，但无法提供预警或故障严重程度的指示。事实上，检测阈值下的严重程度可能因故障位置不同而有数个数量级的差异。现在，通过将16位数字测量技术与最先进的发电机接地故障测量技术相结合，Accumetrics的GFD静态励磁系统克服了这些局限性。

测量实际电阻值使用户能够监测随时间变化的趋势，并跟踪接地故障从发生到发展的过程。这提供了即将发生故障的早期预警，并实现对设备的预测性维护。接地故障严重程度数据可用于制定运行和维护决策。此外，该技术还可得出一个位置系数，指示故障沿励磁绕组长度的发生位置。

规格参数

类别	参数	规格
转子连接		励磁正极端子、励磁负极端子、转子接地端子
励磁电压	测量范围	0 至 500 VDC (其他范围请联系工厂)
	最大瞬态耐受力	1000 V，持续 5 秒
电阻测量	测量范围	0 至 80 MΩ
	精度	0 至 500 kΩ范围内：±250 Ω ± 读数的0.5% (不包括励磁系统交流分量和噪声的影响)
接地故障定位系数	范围	40 至 100%，代表故障点电位与总励磁电压之比 (负极处为0%，正极处为100%)
	精度	对于10kΩ故障且励磁电压≥25V时：±1%
接收器报警输出	接地故障	两个独立的报警电阻阈值，可通过计算机接口在500Ω至1MΩ之间用户自定义
	设备故障	检测到监测器运行故障或接收器电源丢失时激活
	报警接口	常开/常闭 (Form C) 继电器：10 A / 24 VDC, 0.3 A / 240 VDC, 10 A / 250 VAC 阻性负载
接收器模拟输出	模拟输出	故障定位、对数电阻 (4-20 mA) 的双模拟输出
接收器数字接口	计算机接口	RS232, 以太网
	输出数据	接地故障电阻、励磁电压、故障发生时的定位系数、报警及错误状态
	用户设置	接地故障报警电阻阈值、报警驻留时间、网络设置
环境	环境温度	0 °C 至 50 °C
系统电源		85 VAC 至 250 VAC，50/60 Hz，< 20 W
