冲击锤
每一款PCB®模态调谐®、ICP®仪器化冲击锤都配备了一个坚固的、集成在锤头打击面的力传感器。
"模态调谐"是一项确保锤体结构特性不影响测量结果的功能。其通过消除关注频率范围内的锤体共振对测试数据的干扰来实现，从而获得更精确和一致的测量结果。
力传感器测量施加到测试对象上的能量激励的幅值和频率成分。加速度计与冲击锤配合使用，测量由锤击引起的对象结构响应。每把锤配备多种可更换锤头，允许调整力脉冲的能量成分，以适应被测对象的要求。
使用多通道数据采集和分析软件，测试工程师能够确定各种机械特性，从而理解对象的结构行为特征。可分析的项目包括共振检测、模态振型、传递特性以及结构健康状态（如裂纹和疲劳检测）。
产品亮点：
-
模态调谐®，提供更一致的结果
-
多种型号，适用于任何尺寸的测试对象
-
多种锤头，提供频率可调的脉冲
应用领域：
-
结构健康测试
-
共振测定
-
模态分析
如何为我的应用选择冲击锤？
产品型号归纳表
| 型号 | 灵敏度 (±公差) | 测量范围 (峰值) | 锤体质量 |
|---|---|---|---|
| 086E80 | 100 mV/lbf (±20%) | 50 lbf | 0.17 oz |
| 086C01 | 50 mV/lbf (±15%) | ±100 lbf | 0.23 lb |
| TLD086C01 | 50 mV/lbf (±15%) | ±100 lbf | 0.23 lb |
| 086C02 | 50 mV/lbf (±15%) | ±100 lbf | 0.34 lb |
| TLD086C02 | 50 mV/lbf (±15%) | ±100 lbf | 0.34 lb |
| 086C03 | 10 mV/lbf (±15%) | ±500 lbf | 0.34 lb |
| TLD086C03 | 10 mV/lbf (±15%) | ±500 lbf | 0.34 lb |
| 086C04 | 5 mV/lbf (±15%) | ±1000 lbf | 0.34 lb |
| TLD086C04 | 5 mV/lbf (±15%) | ±1000 lbf | 0.34 lb |
| 086D05 | 1 mV/lbf (±15%) | ±5000 lbf | 0.7 lb |
| TLD086D05 | 1 mV/lbf (±15%) | ±5000 lbf | 0.7 lb |
| 086D20 | 1 mV/lbf (±15%) | ±5000 lbf | 2.4 lb |
| TLD086D20 | 1 mV/lbf (±15%) | ±5000 lbf | 2.4 lb |
| 086D50 | 1 mV/lbf (±15%) | ±5000 lbf | 12.1 lb |
| TLD086D50 | 1 mV/lbf (±15%) | ±5000 lbf | 12.1 lb |

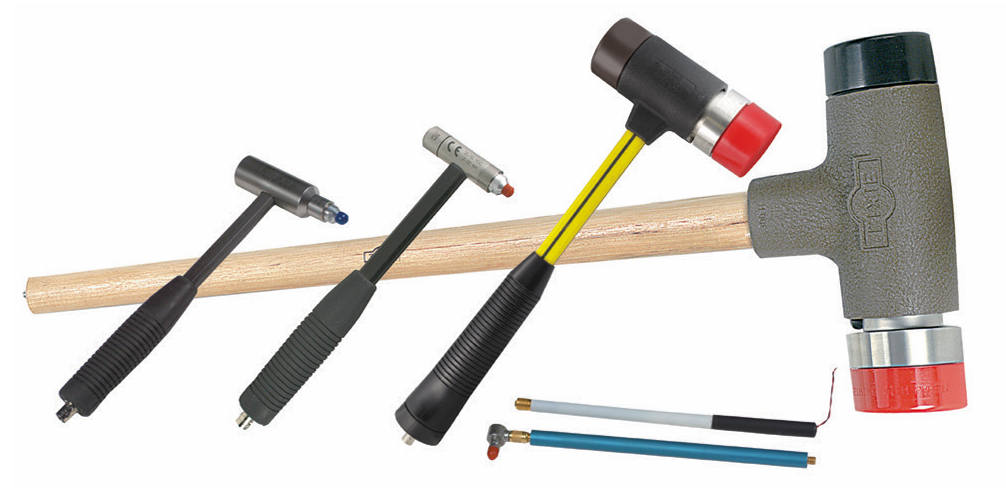

PCB模态调谐冲击锤
