电动振动台系统

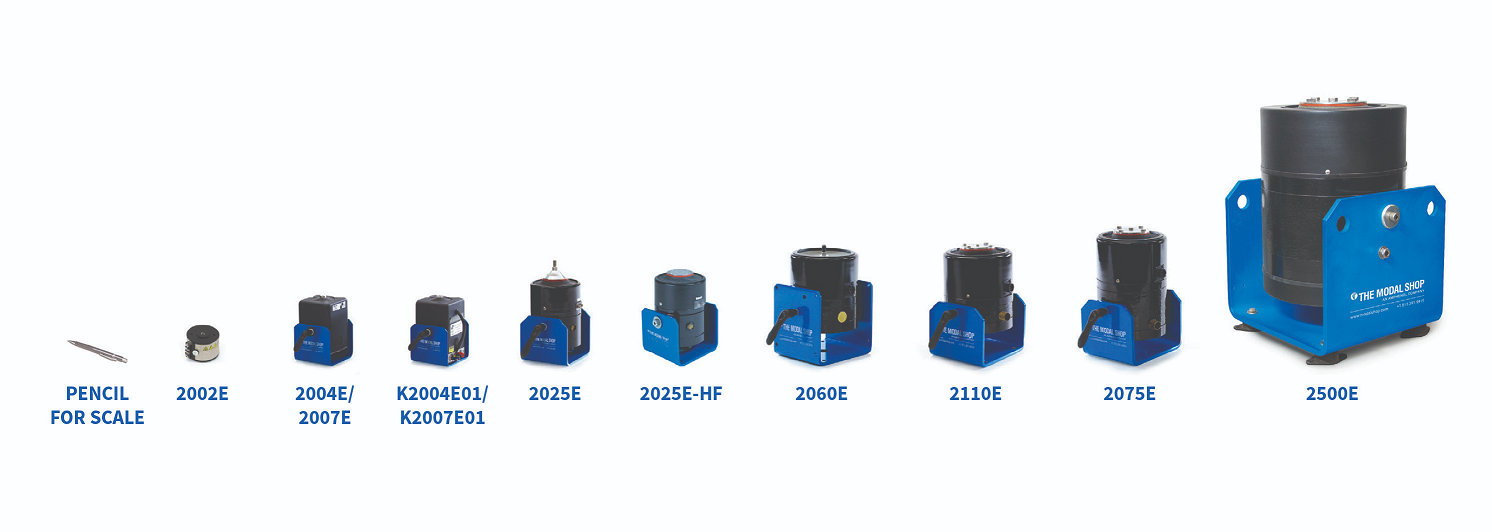

Modal Shop 的电动振动台系列涵盖从小型到中型的多种型号，额定推力从 2 lbf (9 N) 到 500 lbf (2224 N)。其设计包括革命性的集成功率放大器的 SmartShaker™，以及各种微型、中空模态和双用途平台式振动台。这些激振器非常适合多种应用，从实验模态分析、小型部件和子组件的通用振动测试，到立方卫星验收测试。振动台套件包含放大器和附件套件。同时提供全面的测试附件产品线，如横向激励支架、AirRide™ 测试支撑、水平台面和头部扩展器等。
微型振动台
这些电动激振器是小型、便携的永磁式振动台。它们非常适用于小型部件和子组件的通用振动测试，或作为模态、学术、生物医学或实验室研究的激励传感器。该系列振动台采用极其坚固的碳纤维复合板簧电枢挠曲悬架系统。隔离的线性轴承提供了低失真，并且在电枢上安装负载时无需反作用扳手。带有 EasyTurn™ 手柄的耳轴底座便于 K2004E01/K2004E004 和 K2007E01/K2007E007 型号振动台的安装和定位。
| 型号 | 最大推力 lbf (N) | 最大频率 (Hz) | 行程 in (mm) | 振动台型号 | |
|---|---|---|---|---|---|
| K2007E01 | 7 (31) | 9 000 | 0.5 (13) | 2007E | |
| K2007E007 | 2007E mini shaker | 7 (31) | 9 000 | 0.5 (13) | 2007E |
| 2100E23-100 power amplifier | |||||
| K2004E01 | 4.5 (20) | 11 000 | 0.2 (5) | 2004E | |
| K2004E004 | 2004E mini shaker | 4.5 (20) | 11 000 | 0.2 (5) | 2004E |
| 2100E23-100 power amplifier | |||||
| K2002E01 | 2 (9) | 3 000 | N/A | 2002E | |
模态激振器

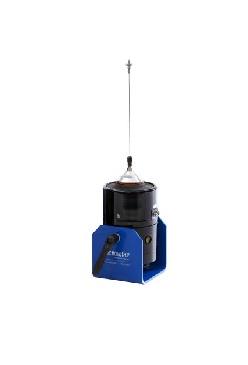

Modal Shop 的模态激振器是全球测试实验室中久经验证的解决方案。其推力范围从 4.5 到 60 lbf（20 到 267 N），适用于广泛的模态分析应用。在进行实验模态分析和结构测试时，激励函数和系统的选择将直接影响测量结果的优劣。对于许多应用而言，电动振动台系统是理想的选择。Modal Shop 的模态激振器系列设计为高度便携、坚固耐用且易于设置，以促成最佳的测试结果。激振器的尺寸允许其在测试结构周围灵活选择放置位置，同时最大限度地减少激振器与测试结构之间任何不希望的相互作用。
| 产品分类 | 型号 | 最大推力 lbf (N) | 最大频率 (Hz) | 行程 in (mm) | 振动台型号 |
|---|---|---|---|---|---|
| 模态激振器 |
K2060E060： |
60 (267) | 6 000 | 1.4 (36) | 2060E |
| 模态激振器 |
K2060E030： |
30 (133) | 6 000 | 1.4 (36) | 2060E |
| 模态激振器 |
K2025E013： |
13 (58) | 9 000 | 0.75 (19) | 2025E |
| SmartShaker™ (K2007E01) | K2007E01 | 7 (31) | 9 000 | 0.5 (13) | 2007E |
| 模态激振器 |
K2007E007： |
7 (31) | 9 000 | 0.5 (13) | 2007E |
| SmartShaker™ (K2004E01) | K2004E01 | 4.5 (20) | 11 000 | 0.2 (5) | 2004E |
| 模态激振器 |
K2004E004: |
4.5 (20) | 11 000 | 0.2 (5) | 2004E |
振动试验台

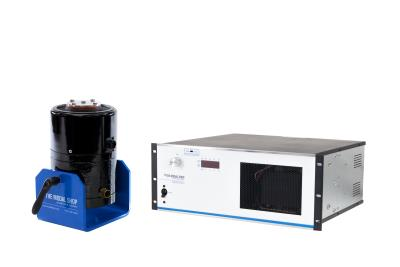

Modal Shop 振动台拥有多种型号，适用于从实验室研究到汽车与航空航天组件测试，乃至立方卫星验收测试等多种应用场景。该系列产品体积小巧但动力强劲，可在宽频范围内提供高达 500 lbf（2224 N）的峰值正弦力。
2075E 和 2110E 型号具有双重用途，其平台直径为 3.25 英寸（8.3 厘米），便于将测试件安装到台面；同时，它们还提供通孔电枢，可搭配激振杆用作模态激振器。类似地，2025E-HF 型号的直径为 2.125 英寸（5.4 厘米），其测试频率范围扩展至 20 kHz。2004E 和 2007E 微型激振器以及 SmartShaker™，均提供 10-32 螺纹安装面，可用于连接激振杆或测试件。2500E 激振器提供 6 英寸（15.2 厘米）直径的平台，并具有更高的推力，可测试更大、更重的负载。此外，还提供全系列配件，如头部扩展器和水平滑台。
| 套件型号 | 最大推力 lbf (N) 峰值 | 最高频率 Hz * | 冲程 in (mm) 峰峰值 | 激振器型号 |
|---|---|---|---|---|
| K2500E500 | 500 (2224) | 4500 | 1.0 (25) | 2500E |
|
K2110E110： |
110 (489) | 6500 | 1.0 (25) | 2110E |
|
K2075E075： |
75 (334) | 6500 | 1.0 (25) | 2075E |
|
K2075E040： |
40 (178) | 6500 | 1.0 (25) | 2075E |
|
K2025E013-HF：
|
13 (58)** | 20000 | 0.5 (13) | 2025E-HF |
| SmartShaker™K2007E01 | 7 (31) | 9000 | 0.5 (13) | 2007E |
|
K2007E007： |
7 (31) | 9000 | 0.5 (13) | 2007E |
| SmartShaker™K2004E01 | 4.5 (20) | 11000 | 0.2 (5) | 2004E |
|
K2004E004: |
4.5 (20) | 11000 | 0.2 (5) | 2004E |
