产品特点

无轴设计：支持定制轴、电机控制或手动调节等多种驱动方式。
高可靠性> 寿命可达10,000次循环，具备IP54防护等级。
阻值类型多样：提供碳膜（PS-10）和金属陶瓷（PSC-10）两种阻值元件。

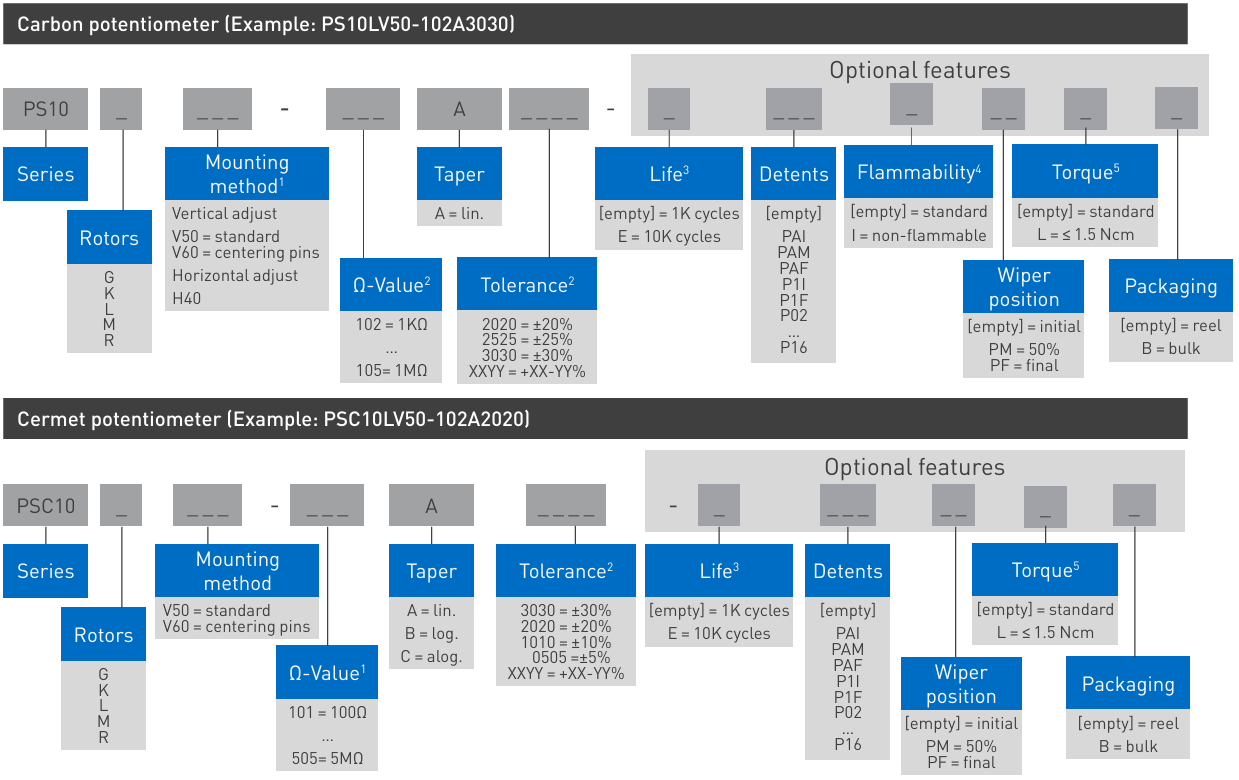

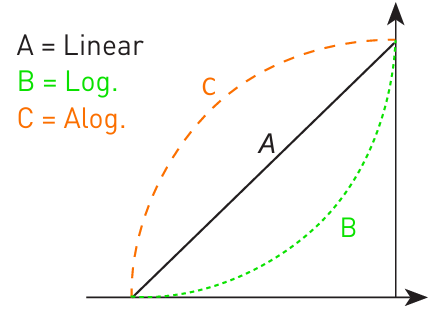

可选配置丰富：支持线性、对数、反对数（仅PSC-10）三种调节曲线；可选多种机械定位档位、阻燃材料（UL 94V-0）和低扭矩版本。
便于PCB安装：带有定位引脚，支持回流焊工艺，包装符合IEC 60286-3标准。
高环境适应性：工作温度范围广（-40°C至+90°C/120°C），通过多项环境测试。

应用领域

家电程序选择、温控器调节
定时器与控制继电器
消费电子、电动工具控制
测试与测量设备
小型发动机、机器人、医疗设备控制

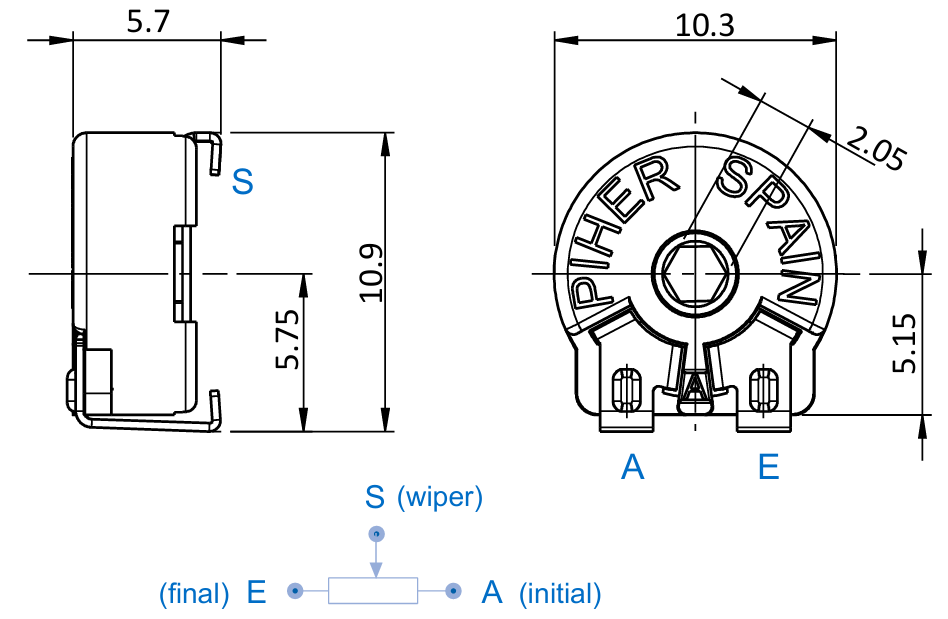

所有该系列产品的滑片初始位置是A（initial），可根据要求提供特殊的交付位置

产品参数（电气与机械）

项目	PS-10（碳膜）	PSC-10（金属陶瓷）

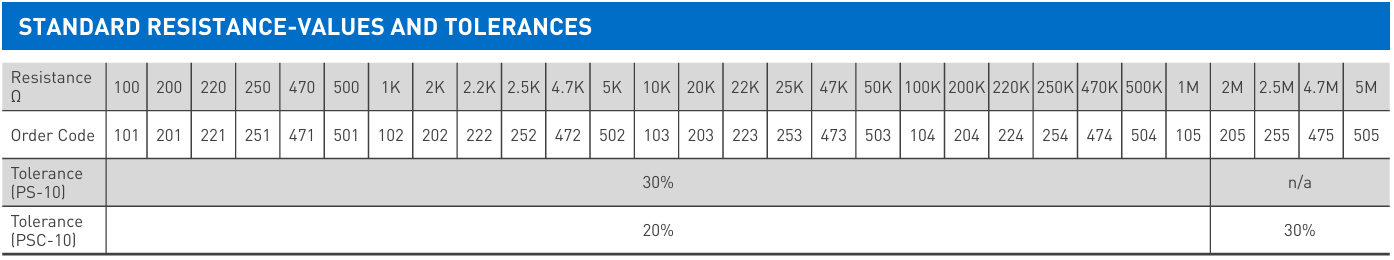

阻值范围（线性）	1KΩ – 1MΩ	100Ω – 5MΩ
阻值范围（对数/反对数）	不适用	1KΩ – 5MΩ
标准容差	±30% (1KΩ–1MΩ)	±20% (100Ω–1MΩ)；±30% (1MΩ–5MΩ)
最大电压	200 Vdc（线性）	200 Vdc（线性）；100 Vdc（对数/反对数）
额定功率（50°C/70°C）	0.15 W	0.33 W
工作温度	-40°C 至 +85°C	-40°C 至 +90°C（可扩展至+120°C）
机械旋转角度	235° ± 5°	235° ± 5°
电气旋转角度	220° ± 20°	220° ± 20°
扭矩范围	0.4 – 2 Ncm	0.4 – 2 Ncm（可定制低扭矩版本）
寿命（标准）	1,000 – 10,000次循环	1,000 – 10,000次循环

概括总结

Piher PS-10/PSC-10 是一款10毫米贴片式电位器，采用无轴设计，支持碳膜或金属陶瓷阻值元件，具有高可靠性（IP54防护、最长10,000次寿命）、宽阻值范围、多种调节曲线和档位选项，适用于家电、工业控制、消费电子、医疗设备等多种需要频繁调节或精确定位的场合，是一款灵活可定制、适应性强的高性能电子调节组件。
