简述

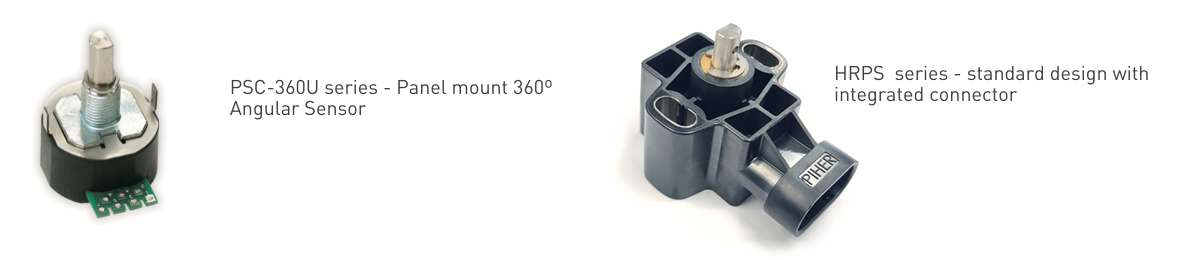

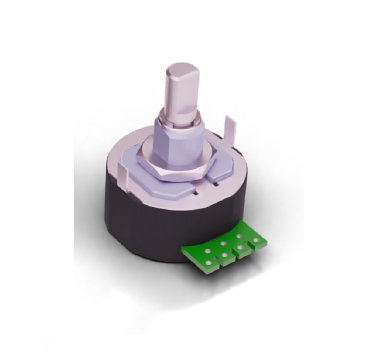

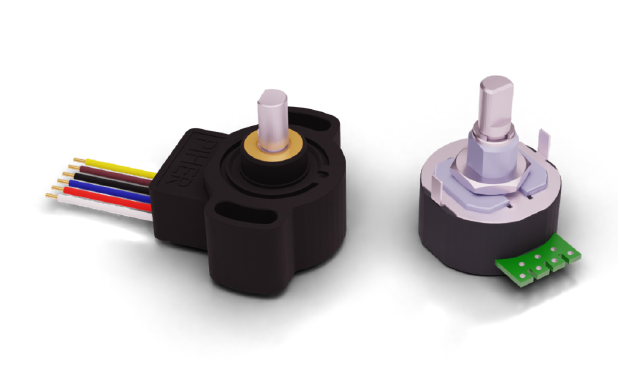

坚固耐用的PSC-360是一款经济高效的非接触式旋转位置传感器，专为交通、工业和医疗等严苛环境下的高性能应用而设计。这款由Piher Sensing Systems生产的紧凑型传感器采用真正的非接触式设计，其永磁体牢固地固定在转轴上，作为传感器中唯一的运动部件。
冗余版本提供具有完全可定制特性的独立电压输出。也可实现具有两个独立电源和接地端的完全冗余。
此外，还可选配开关量输出。这款无限旋转传感器具有高度可配置性，可编程角度范围在15至360度之间，提供不同的信号输出选项，并支持低压和高压电源供电。
采用密封设计、法兰安装便于定位，并配有飞线，可根据需要定制任何连接器配置。
主要特性
-
非接触式操作
传感器没有任何齿轮或机械接口，易于组装和校准，在其使用寿命期间磨损有限。 -
360度绝对位置反馈
无死区的无限机械旋转角度，断电时保持位置，可编程电气角度范围为15至360度。 -
适用于严苛环境
坚固的外壳保护传感器免受灰尘、潮湿、振动和极端温度的影响，可用于要求最苛刻的环境。 -
耐用且坚固的设计
非接触式设计使产品具有超长使用寿命，高达5000万次循环。 -
适应您的需求
可编程传输函数和开关量输出，以及不同的输出协议和冗余级别可供选择。 -
集成轴
磁体牢固地固定在转轴上，作为传感器中唯一的运动部件。 -
机械杠杆
可选杠杆可延伸至传感器主体之外，使传感器能够检测更宽范围或区域的位置。
潜在应用
- C型臂、断路器、传动系统传感器、脚踏开关、叉车桅杆倾斜、前悬浮轴、
- 工业控制、操纵杆控制、减速电机、造纸工业、踏板位置传感器、赛车、行驶高度调节、扫雪机、转向手柄、伸缩臂叉装车、节气门阀化油器、拖拉机附件、阀门角度位置、垃圾压实机、车轮角度传感器
技术规格
电气规格
| 参数 | PSC-360 | PSC-360U | |
|---|---|---|---|
| 线性度* | ±1% 绝对 (±0.5% 按需) | ±1% 绝对 (±0.5% 按需) | |
| 模拟, PWM | ±3度 绝对 | ±3度 绝对 | |
| CAN | |||
| 电气角度范围** | 可配置，15° 至 360° | 可配置，15° 至 360° | |
| 输出协议 | 模拟 (比例式), PWM, CAN SAE J1939, CAN Open | 模拟 (比例式), PWM, 串行协议 (SPI) | |
| 输出 | 单路, 冗余, 完全冗余 | ||
| 开关量输出 | 按需 | 可编程 | |
| 分辨率 | 模拟, PWM, CAN | 最高 12 位 | 最高 12 位 |
| SPI | 不适用 | 最高 14 位 | |
| 电源电压* ** |
5V ±10%, 7V 至 15V |
5V ±10% 12V ±10% 15V ±10% |
|
| 电源电流 | 单路输出：典型值 8.5 mA | ||
| 冗余输出：典型值 17 mA | |||
| CAN输出：典型值 47 mA | |||
| 电压保护 | ±10V | ||
| 自诊断功能 | 是 | ||
-
传感器附近的铁磁材料（如轴、安装表面）可能会影响传感器的线性度。
** 对于低于40º的电气角度范围：请确认可用性。
*** 按需最高可达25V。
机械规格
| 参数 | PSC-360 | PSC-360U |
|---|---|---|
| 旋转寿命 | 最高 50,000,000 次循环 | |
| 机械范围 | 360° (无限旋转) | |
| 轴直径 | 6 mm | 6.35 mm |
| 工作与存储温度* | -40°C 至 +125°C | -40°C 至 +85°C |
| 模拟, PWM | ||
| CAN | ||
| 冲击 | 50g | |
| 振动 | 5-2000 Hz; 20g; 最大振幅 0.75 mm |
-
其他规格可选
安装说明
-
将部件放置在平坦的表面上。
-
将执行器安装到轴上，避免任何机械间隙/晃动。
-
紧固两颗 M4 螺丝（建议使用 M4 垫圈）。
接线方案
| 线色 |
简单 |
冗余 | 完全冗余 | CAN | |||
|---|---|---|---|---|---|---|---|
| 5V | 7V 至 15V | 5V | 7V 至 15V | 5V | 7V 至 15V | ||
| 棕色 | 电源 | 电源 | 电源 | 电源 | 电源 1 | 电源 1 | 电源 1 |
| 蓝色 | 地线 | 地线 | 地线 | 地线 | 地线 1 | 地线 1 | 地线 1 |
| 黑色 | 信号输出 | 信号输出 | 信号输出 1 | 信号输出 1 | 地线 2 | 地线 2 | CAN 高 |
| 白色 | n/a | n/a | n/a | n/a | 未使用 | n/a | CAN 低 |
| 红色 | n/a | n/a | n/a | n/a | 电源 2 | 电源 2 | n/a |
| 黄色 | n/a | n/a | n/a | n/a | 信号输出 1 | 信号输出 1 | n/a |
| 灰色 | n/a | n/a | n/a | 未使用 | n/a | n/a | n/a |
| 绿色 | n/a | n/a | n/a | n/a | 未使用 | n/a | n/a |
[下载说明书]
Piher PSC-360 旋转轴端霍尔效应位置传感器
-
