简述

PSCM 是一款基于霍尔效应的非接触式多圈旋转位置传感器，可作为绝对编码器的经济高效替代方案。该传感器结构紧凑、坚固耐用，适用于恶劣环境，可在断电时保持最后测量的位置。

特点

真正非接触式操作，无齿轮或机械接口，安装校准简便，使用寿命长
支持最多 32 圈绝对位置反馈，可配置电气角度范围从 720° 至 11,520°
专为严苛环境设计，防尘、防潮、抗振动、耐极端温度
耐用性强，寿命可达 5000 万次循环
可编程传输函数与开关输出，支持多种输出协议与冗余配置

应用领域

工业/机床
非公路车辆
物料搬运

参数表

项目	规格
机械参数
旋转寿命	高达 50,000,000 次循环
机械范围	360°（无限旋转）
轴直径	6 mm
电气参数
线性度¹	±1%（可要求 ±0.1%）
电气角度范围	可配置 720° 至 11,520°（2 至 32 圈）
输出协议²	模拟（比例式）
输出曲线²	标准、反向、冗余
开关输出	可要求
分辨率	高达 12 位
供电电压³	5V ±10%
供电电流（单路）	典型值 32.7 mA
供电电流（冗余版）	典型值 41.2 mA
环境参数
工作与存储温度¹	-40°C 至 +85°C
冲击	50g
振动	10–2,000 Hz; 10g; 最大振幅 0.75 mm
防护等级	IP67 / IP69K

注：

靠近传感器的铁磁材料可能影响线性度。

其他输出协议/规格可要求提供。

断电时保存最后位置，但断电期间不计数圈数。

接口定义表

颜色	单路输出功能	冗余输出功能
棕色	电源	电源
蓝色	地线	地线
灰色	置零（校准后连接至电源）	置零（校准后连接至电源）
黑色	不适用	输出 2
白色	输出	输出 1

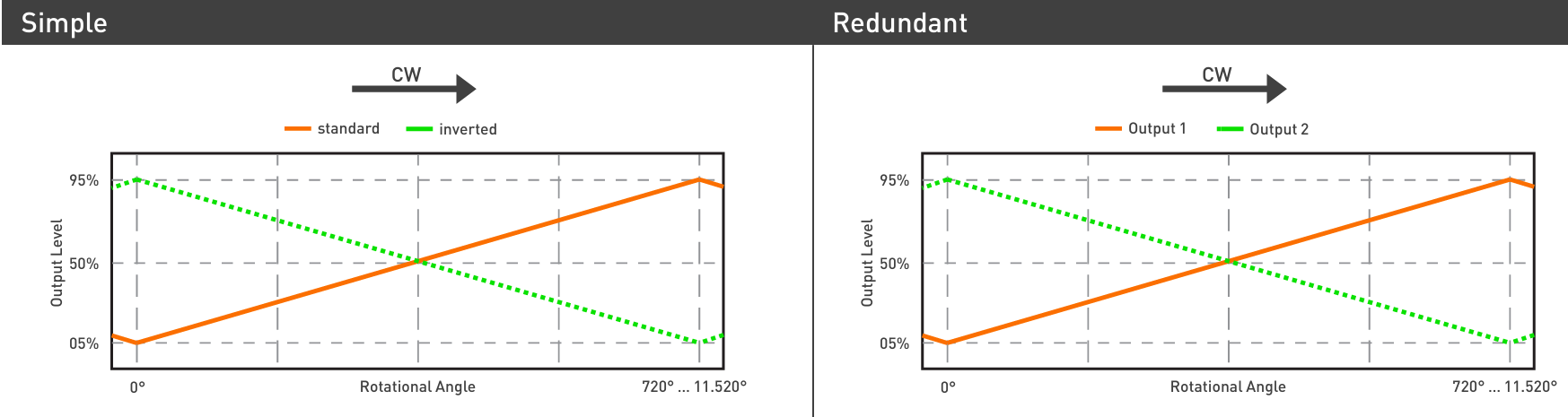

输出信号

产品概述

PSCM 是一款采用霍尔技术的非接触式多圈绝对位置传感器，适用于工业、非公路车辆和物料搬运等恶劣环境。其可配置的电气角度范围（720°–11,520°）、高防护等级（IP67/IP69K）以及长达 5000 万次的使用寿命，使其成为替代传统编码器和线拉式编码器的可靠且经济的解决方案。传感器支持模拟比例输出、可编程输出曲线及冗余配置，并可在断电后保持最后位置，适合对可靠性和环境适应性要求高的应用场合。
