安费诺传感器-Amphenol Sensors ꄲ 交通 ꄲ Piher TSDA系列基于MEMS技术的双轴倾角模块

简述

TS系列传感器采用无机械结构的MEMS技术，可靠、精确，适用于需要快速响应和高精度的应用场景。该倾角仪可在严苛环境条件下准确测量倾斜、倾角和角度，测量范围可达360°，全温度范围内精度＜0.5°，非常适用于负荷监测、调平与角度监控等重载应用。

特性

可靠且无磨损的MEMS技术
倾斜范围：±25°、±45° 或 ±90°（可定制 ±180°）
数字信号处理与滤波算法
模拟输出与 CAN ISO11898 3V3 输出
双轴组合陀螺仪与加速度计
精度＜0.5°
全密封设计（IP69K），适用于严苛环境
工作温度：-40°C 至 +85°C

产品应用

移动与固定式起重机
升降平台
自动驾驶车辆
输送系统
防倾覆保护
铲斗/底盘/臂架角度监测
称重系统
基于倾角的发动机管理
太阳能跟踪器角度
风力发电机转子角度
工程、采矿与农业机械

产品参数

参数	单位	最小值	典型值	最大值
供电电压	V	8	12	36
供电电流	mA	15		45
输出电压	V	0.5		4.5
偏置电压	V		2.5
刷新率	Hz		100
工作温度	°C	-40		+85
典型误差（25°C，12V）	°	-0.5		+0.5
安装扭矩	Nm			3
其他规格可定制

振动测试水平

振动类型	说明
扫频正弦振动	频率 10–24Hz，位移 1.5 mm
振动 1	加速度 18.40 m/s²，频率 30 Hz，位移 1.035 mm
振动 2

接口定义

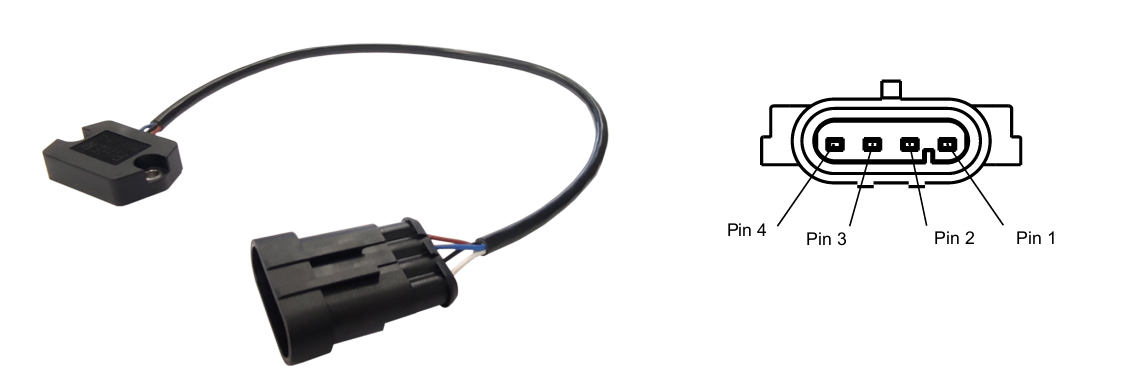

CONNECTOR SCHEME

引脚	功能	说明
1	Vcc	8–36 VDC 电源输入（+）
2	GND	接地
3	Output 1	0.5–4.5 V，Y轴输出 / CAN -H
4	Output 2	0.5–4.5 V，X轴输出 / CAN -L

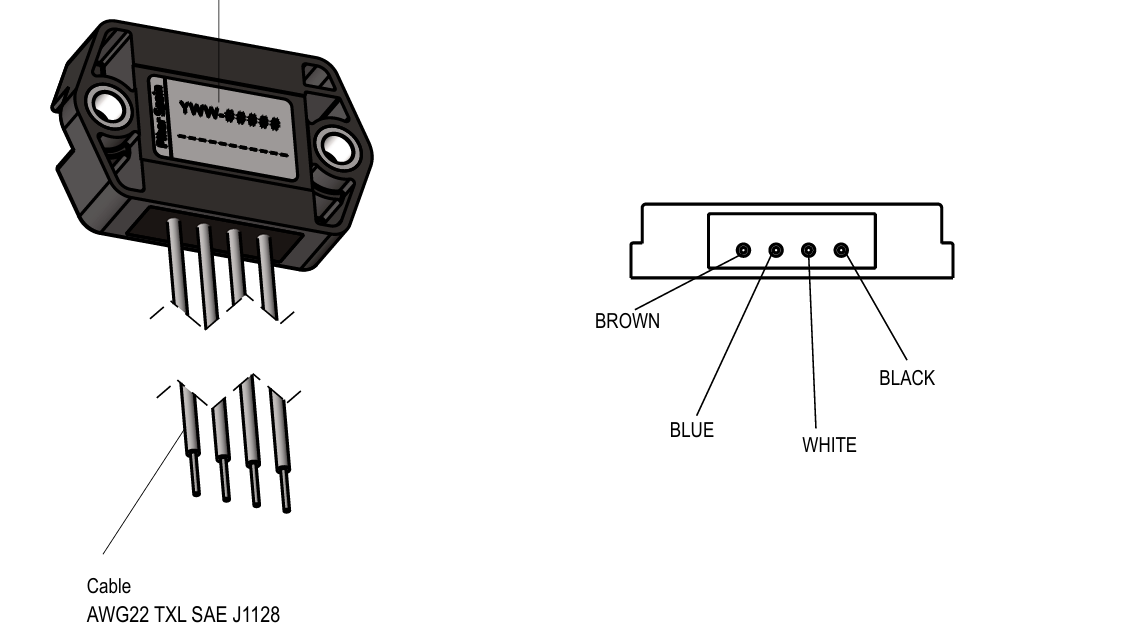

WIRING SCHEME

颜色	功能	说明
棕色	Vcc	8–36 VDC 电源输入（+）
蓝色	GND	接地
黑色	Output 1	0.5–4.5 V，Y轴输出 / CAN -H
白色	Output 2	0.5–4.5 V，X轴输出 / CAN -L

如何订购

示例：TSDAG2-A-IR025-HM-W

字段	选项与说明
系列	TSDAG2：带陀螺仪的双轴倾角仪 TSDA：标准双轴倾角仪（不包含陀螺仪）
输出¹	A = 模拟输出 J = CAN J1939 协议 O = CAN Open 协议
倾角范围	IR025 = ±25° IR045 = ±45° IR090* = ±90°（CAN 输出型号限制为 ±85°）
安装方式	HM = 水平安装 VM = 垂直安装
连接方式	W = 引线式 C = 连接器式

注：
1）CAN 版本的具体协议代码，请参阅产品网站上提供的产品规格书。如需其他规格，请联系我们确认供货情况。

产品概述

TSDA双轴倾角仪基于可靠的MEMS技术，具备高精度（＜0.5°）、宽温区（-40°C至+85°C）与全密封（IP69K）特性，支持模拟与CAN输出，倾斜范围可选±25°、±45°或±90°，并可扩展至±180°。其坚固耐用的设计适用于起重机、升降平台、自动驾驶、工程机械等多种重载与严苛环境下的倾角监测与控制应用。
