产品概述

All Sensors DLC 系列紧凑型高分辨率数字压力传感器是一款基于先进 CoBeam²™ 技术的高性能传感器。该系列产品将压阻式传感元件与数字信号处理（DSP）技术集成于紧凑的封装中，提供 16 位分辨率的数字输出和标准 I²C 接口。凭借其高精度、低功耗和宽压力范围，DLC 系列是空间受限及高要求应用的理想选择。

产品特点

超高分辨率：提供 16 位数字输出，确保微小压力变化的精确捕捉。

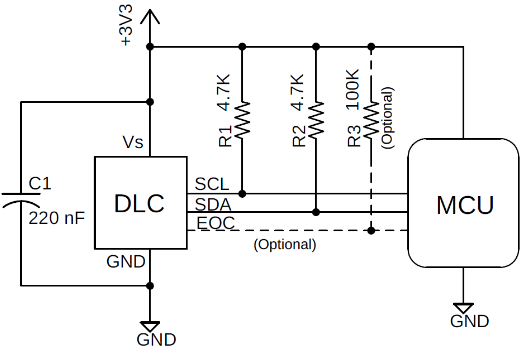

数字接口：标准 I²C 通信接口（支持 100kHz 至 400kHz），简化了与微控制器的集成。
宽压力范围：覆盖从超低压力 1 inH₂O (248.84 Pa) 到高压 150 PSI (1034.20 kPa) 的多种量程。
低功耗设计：工作电压范围 1.8V 至 3.6V，支持电池供电设备；具备活动/空闲模式，可最大限度降低功耗。
高稳定性与可靠性：基于 CoBeam²™ 技术，显著降低封装应力敏感性，确保优异的长期稳定性。
全温域补偿：内置温度传感器和 DSP，提供经过全面校准和温度补偿的输出，工作温度范围宽（-40°C 至 +125°C）。
可选防护涂层：提供 Parylene 涂层选项（压力范围 ≥ ±10 inH₂O），提供防潮及恶劣介质保护。
多种封装可选：提供 D4 (SOIC)、LD2/LD4 (PCB 安装)、U1/U2 (DIP/SMT) 等多种封装形式，满足不同安装需求。

规格参数

通用电气参数

表格

参数	规格数值
供电电压 (Vs)	1.8 Vdc 至 3.6 Vdc
通信接口	I²C (支持 100kHz - 400kHz)
分辨率	16 位 (压力输出)
输出格式	24 位无符号整数 (经校准)
工作温度	-40°C 至 +125°C
存储温度	-40°C 至 +125°C
温度系数	经过全温域数字补偿

压力性能参数

表格

参数	规格数值	备注
压力范围	1 inH₂O 至 150 PSI	包含差压(D)和表压(G)
总误差带 (TEB)	±1.00% 至 ±3.00% FSS	取决于具体量程和型号
非线性度	包含在校准范围内	详见具体型号规格
迟滞	极低	包含在校准范围内
响应时间	取决于平均模式	可配置 (Active State)

注意：具体精度和误差带会根据所选的压力量程（如 L01D 与 150D）和封装类型有所不同。

应用领域

DLC 系列传感器凭借其高分辨率和紧凑设计，广泛应用于以下领域：

医疗设备：呼吸机、麻醉机、睡眠呼吸暂停设备（CPAP）等需要精确气流监测的仪器。
工业控制：过程控制、气动与液压系统监测、泄漏检测。
暖通空调 (HVAC)：室内环境监控、风速测量、过滤器压降监测。
环境控制：洁净室压力监测、气象站。
便携设备：手持式测量仪表、无人机高度计（特定型号）。

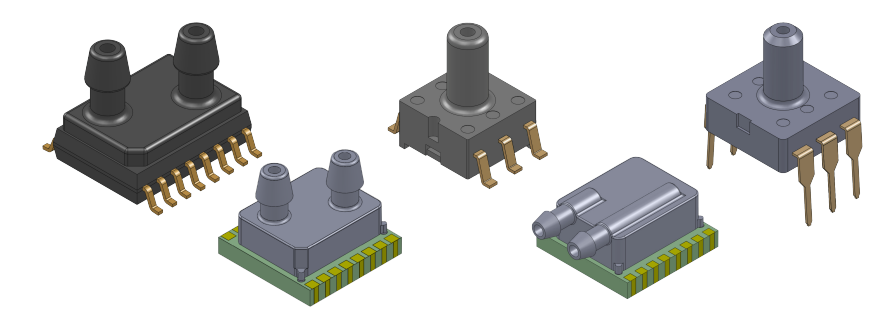

封装与选型

封装类型 (Package)

D4: SOIC 封装，适用于差压测量。
LD2 / LD4: PCB 安装型，提供双侧或顶部端口，适用于差压。
U1: DIP 封装，单顶部端口，适用于表压。
U2: SMT 封装，单顶部端口，适用于表压。

订货型号示例

标准型号由 系列代码 + 压力范围 + 封装 组成。

表格

型号示例	含义解析	描述
DLC-L10D-D4	L10: ±10 inH₂O, D: 差压, D4: 封装	差压传感器，量程 ±10 inH₂O，D4 封装
DLC-L10D-D4-P	... -P	同上，带 Parylene 防护涂层
DLC-015G-U2	015: 0-15 PSI, G: 表压, U2: 封装	表压传感器，量程 0-15 PSI，U2 SMT 封装
