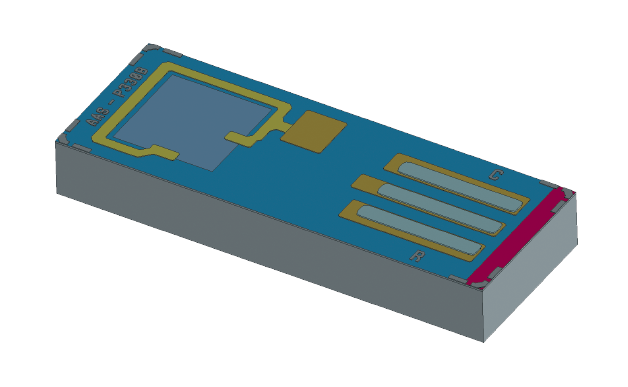

NovaSensor P330B 压阻式（PRT）压力传感器裸片在极小尺寸内实现了与大尺寸芯片同样卓越的稳定性和灵敏度，尤其适用于对尺寸有严苛要求的侵入式医疗应用。其出色的测量精度使其成为心血管导管、集成电路封装等空间受限、要求严苛场景的理想选择。NovaSensor 专有的 SenStable® 工艺确保了优异的长期稳定性和可重复性。
P330B 采用直流电压源激励时，可产生与施加压力成比例的毫伏级输出信号。该芯片采用半桥设计，需外接两颗电阻构成全桥电路，并可通过增加额外元件对传感器输出进行校准。
应用领域
-
心血管
-
呼吸系统
-
颅内
-
泌尿/直肠
-
消融治疗
-
体腔
-
科学研究
产品特点
-
极小尺寸：横截面仅 330 × 120 µm
-
稳定、精准的压力测量
-
低功耗
-
绝压感应
-
标准压力范围：450 至 1050 mmHgA
-
爆破压力：4500 mmHgA
-
金焊盘金属化层 + 金锡凸点
规格参数
| 参数（注1,2） | 数值 | 单位 | 备注 |
|---|---|---|---|
| 压力范围 | 450 至 1050 | mmHg | 绝压 |
| 耐压3 | 2100 | mmHg | |
| 爆破压力4 | 4200 | mmHg | |
| 激励电压 | 0 至 5 | 伏特 | 直流电压，典型值 3V |
| 桥臂电阻5 | 2.0 ± 0.6 | kOhm | |
| 对称性6 | ±5 | % | |
| 零点偏置电压7 | ±3 | mV/V | 典型值 @ 750 mmHg |
| 灵敏度7 | 16 | μV/V/mmHg | 典型值 |
| 压力非线性7 | ±1 | mmHg | 典型 BFSL，300 mmHg 范围 |
| 零点温度漂移7 | ±2 | mmHg/°C | 最大值 |
| 灵敏度温度系数7 | -0.19 | %/°C | 典型值 |
| 电阻温度系数7 | 0.055 | %/°C | 典型值 |
| 工作温度8 | 15 至 45 | °C | 59 至 113°F |
| 存储温度 | -40 至 +85 | °C | -13 至 185°F |
| 介质兼容性9,10 | — | — | 洁净、干燥、非腐蚀性气体 |
注：
-
除非另有说明，所有数值均在室温下测量，桥路需配 2500 欧姆电阻完成。
-
压力传感器性能可能受裸片安装方式影响，应尽量减小封装应力以确保达到规定性能。
-
耐压：指传感器在非经常性事件中短暂承受而不发生永久损坏或性能下降的最大压力。超过此压力，裸片性能不再保证。
-
爆破压力：可能导致传感器永久损坏的压力。规格适用于油介质中作用于裸片隔膜侧的准静态压力。
-
参数在室温、大气压、3V 条件下经 100% 晶圆级测试。
-
对称性计算公式为 2*(r1 – r2)/(r1 + r2)，其中 r1 和 r2 为分别测量的两个压敏电阻值。
-
标记为“典型值”的参数通过每片晶圆的样品测试验证。仅传感器电阻的 TCR，桥臂电阻的 TCR 会受到桥路中电阻值的影响。
-
裸片在额外验证后可在该范围之外运行。
-
带有保护层的裸片已成功应用于多种医疗及生物应用场景。
-
若传感器暴露于辐射环境下，建议对裸片进行辐射屏蔽并采用自动归零功能。
