产品概述

NovaSensor NPR-40X 系列压力与温度传感器组件，专为测量腐蚀性介质中的背侧绝对压力而设计，能够避免系统中的其他电子元件接触这些介质，是一款高性价比的解决方案。该系列可通过压接工艺轻松集成到金属外壳中，也可安装在印刷电路板（PCB）上，目前提供三种不同的陶瓷端口选项。

基于 NovaSensor 先进的 SenStable® 压阻式传感技术，NPR-40X 采用了 NovaSensor PT1907 压力芯片的背侧绝对压力技术，该技术在汽车及过程控制应用中广受欢迎。

由于传感器直接接触被测介质，其校准更加精确，使 NPR-40X 系列能够提供卓越的压力和温度读数。NPR-40X 提供从 0 psi 至 60 psi（0 bar 至 4.137 bar）到 0 psi 至 300 psi（0 bar 至 20.68 bar）的压力范围。如需其他量程，请联系 NovaSensor。

应用场景

发动机机油
变速箱油
暖通空调（HVAC）
工业自动化
腐蚀性介质中的压力与温度测量
过程控制系统

产品特性

可兼容腐蚀性介质
高可靠性的固态硅压力传感器裸片组件，从背面（腔体）加压
提供多种压力范围与类型
工作温度范围：-40°C 至 150°C
集成片上温度传感器
易于集成到金属外壳或 PCB 组装中
提供三种陶瓷按钮选项，并可应要求定制陶瓷选项

技术规格

压力传感器规格

参数	最小值	典型值	最大值	单位	备注
满量程输出（FSO）	115	160	205	mV
零点压力输出	-50	—	50	mV
压力线性度	-0.1	—	0.1	%FSO	最佳拟合直线
压力迟滞	-10	—	10	μV/V	典型值
输入阻抗	4000	5000	6000	Ω
输出阻抗	4000	5000	6000	Ω
零点温度系数	-5	—	5	μV/V/°C
灵敏度温度系数	—	-0.19	—	%/°C
电阻温度系数	—	0.27	—	%/°C
零点热迟滞	-25	—	25	μV/V
过载压力	—	2×	—	额定压力
爆破压力	—	10×	—	额定压力

通用参数：

工作温度：-40°C 至 150°C（-40°F 至 302°F）
存储温度：-55°C 至 160°C（-67°F 至 320°F）
介质兼容性：兼容腐蚀性介质（如油）

温度传感器规格

参数	数值	单位	备注
温度范围	-40 至 150	°C
激励电流（DC）	10 - 100	μA
零点输出	0.625	V	25°C，20μA 激励
灵敏度	-2.15 ± 0.15	mV/°C
满量程输出（FSO）	405 ± 25	mV
线性度	0.6	%FSO
零点压力灵敏度	< 0.2	%FSO

产品尺寸与接线图

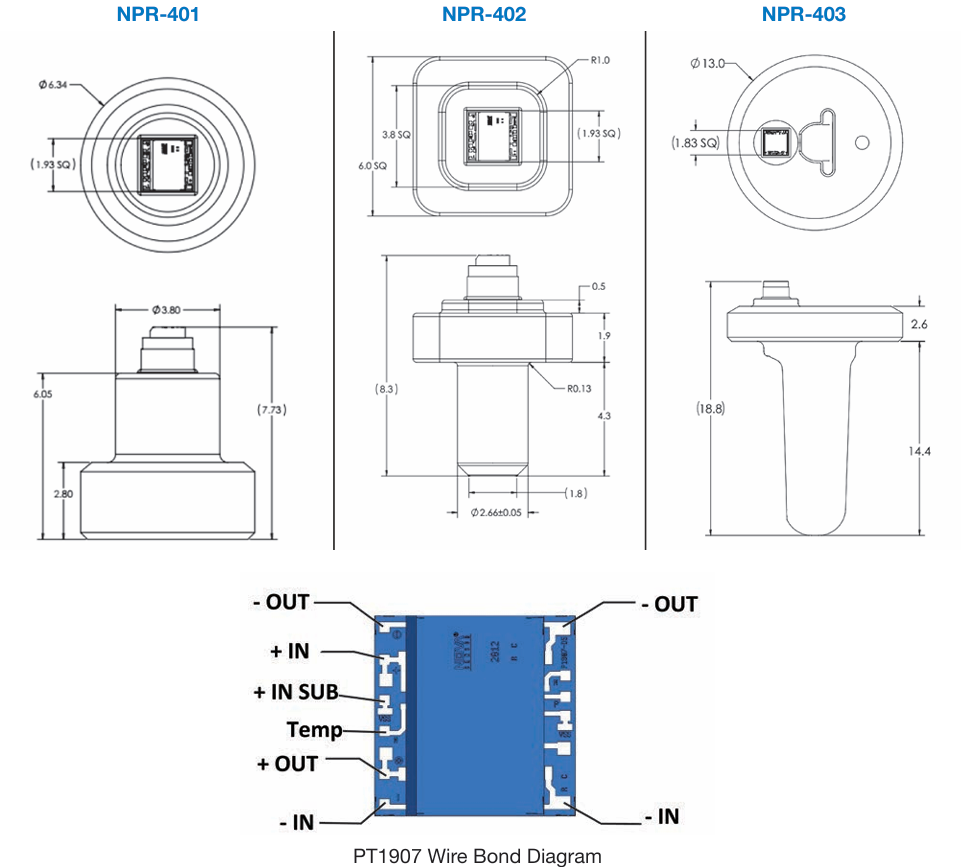

*（NPR-401 / NPR-402 / NPR-403 尺寸图

注：

使用温度传感器时需要 6 根引线键合，不使用温度传感器时需要 5 根
+IN 和 +IN SUB 均需连接到电路中的最高电位

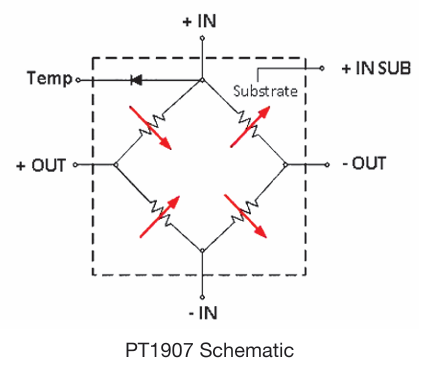

PT1907 引线键合图及电路示意图

订购信息

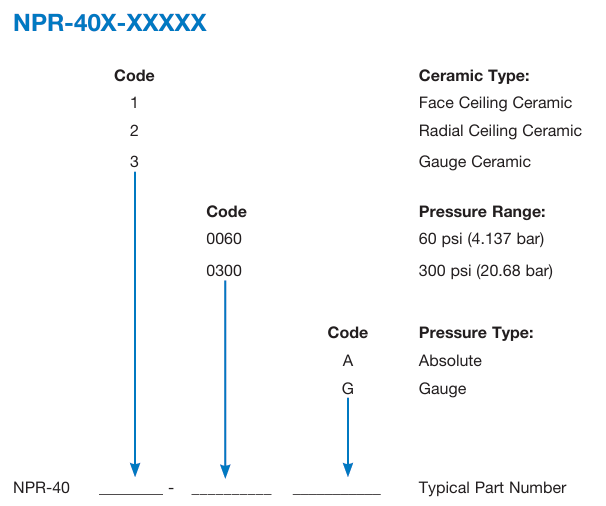

型号编码规则

NPR-40X-XXXXX

编码位	选项	说明
陶瓷类型	1	面顶陶瓷（Face Ceiling Ceramic）
	2	径向顶陶瓷（Radial Ceiling Ceramic）
	3	表压陶瓷（Gauge Ceramic）
压力范围	0060	60 psi（4.137 bar）
压力范围	0300	300 psi（20.68 bar）
压力类型	A	绝对压力（Absolute）
压力类型	G	表压（Gauge）

注： NPR-403 组件仅适用于表压类型。

示例型号

NPR-401-0060A：面顶陶瓷，60 psi，绝对压力

关于 Amphenol NovaSensor

Amphenol NovaSensor 是先进传感技术与嵌入式测量解决方案领域的领先创新者，致力于为各类应用定制提供关键信息，助力实时决策。我们拥有行业领先的应用专业知识、快速定制能力以及世界一流的制造水平，旨在为客户创造最大价值。

保修声明

NovaSensor 保证其产品自发货之日起 12 个月内无材料和工艺缺陷。未经过误用的产品将被维修或更换。NovaSensor 保留随时更改产品规格的权利，恕不另行通知。NovaSensor 不对产品适用于任何特定用途做任何明示或暗示的保证，也不承担因使用本产品而产生的任何责任，包括间接或附带损害。
