产品概述

PT899 是一款单片集成压力与温度测量的压阻式传感器芯片，基于 NovaSensor 独有的 SenStable® 工艺，具有优异的长期稳定性和可重复性（典型值 < 0.1%/年）。该芯片支持恒压或恒流激励，压力测量输出与施加压力成正比的差分毫伏信号；片上温度传感器由恒流供电，可实现高精度温度测量并辅助压力测量精度提升。

PT899 提供从 250 psi 到 15,000 psi 的超宽高压量程（表压或绝压），适用于过程控制、交通运输、气动控制、液压系统和航空航天等高压测量场景。

主要特性

高可靠性固态硅压力+温度传感器
压力范围：250 psi 至 15,000 psi（表压或绝压）
温度测量范围：-40°C 至 150°C
片上集成温度传感器
芯片尺寸（带玻璃底座）：1.86 mm × 1.86 mm × 2.0 mm
焊盘布局灵活，支持单侧或四周引线键合
介质兼容：清洁干燥空气、非腐蚀性气体/液体、与硅/硼硅玻璃兼容的流体
长期稳定性：< 0.1% / 年（典型值）

应用领域

过程控制系统
交通运输
气动控制
液压系统
航空航天

技术规格

通用参数

参数	值	单位	备注
压力范围	250, 300, 500, 1000, 2500, 3000, 5000, 7500, 10000, 15000	psi	表压或绝压
ESD 等级	Class 2	—	MIL-STD 883 method 3015

环境参数

参数	值	单位
工作温度范围	-40 ~ 150	°C
存储温度范围	-55 ~ 160	°C

机械参数

参数	值	单位
芯片尺寸（长×宽×高，带玻璃）	1.86 × 1.86 × 2.0	mm
金属化层	钛-铝	—
介质兼容性	清洁干燥空气、非腐蚀性气体/液体、与硅/硼硅玻璃兼容的流体	—

电气性能 – 压力传感器

参数	最小值	典型值	最大值	单位	备注
推荐激励电流	1.0	1.0	1.6	mA	—
输入/输出阻抗	4500	5500	6500	Ω	@ 25°C
零点偏移	-10	—	+10	mV/V	—
灵敏度	见订购信息表	—	μV/V/psi	—
满量程输出	见订购信息表	—	mV	—
线性度	-0.25	±0.15	+0.25	%FSO	BFSL
零点重复性	-0.05	±0.01	+0.05	%FSO	—
TCO（零点温度系数）	-15	±5	+15	μV/V/°C	30-80°C
TCR（电阻温度系数）	0.31	0.36	0.41	%/°C	30-80°C
TCS（灵敏度温度系数）	-0.22	-0.15	-0.13	%/°C	30-80°C
零点热迟滞	-0.2	±0.01	+0.2	%FSO	30-80°C
满量程热迟滞	-0.2	±0.02	+0.2	%FSO	30-80°C

电气性能 – 温度传感器

参数	最小值	典型值	最大值	单位	备注
推荐激励电流	10	20	100	µA	恒流
温度测量范围	-40	—	150	°C	—
输出 @ 25°C	520	560	600	mV	@ 20µA
灵敏度	-2.35	-2.15	-1.95	mV/°C	-40°C 至 140°C
满量程输出	350	380	410	mV	—
线性度	-0.6	±0.3	0.6	%	BFSL

订购信息

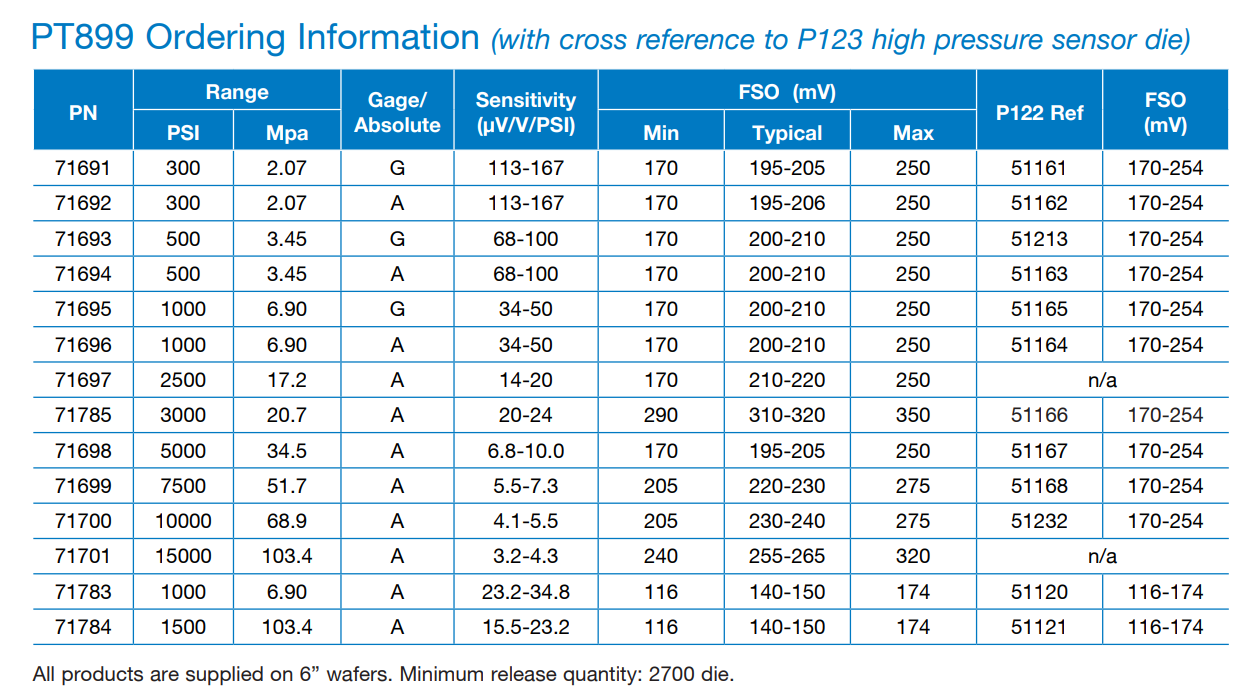

部件号	压力范围 (psi)	类型	灵敏度 (µV/V/psi)	FSO 典型值 (mV)
71691	300	G	113-167	195-205
71692	300	A	113-167	195-205
71693	500	G	68-100	200-210
71694	500	A	68-100	200-210
71695	1000	G	34-50	200-210
71696	1000	A	34-50	200-210
71697	2500	A	14-20	210-220
71785	3000	A	20-24	310-320
71698	5000	A	6.8-10.0	195-205
71699	7500	A	5.5-7.3	220-230
71700	10000	A	4.1-5.5	230-240
71701	15000	A	3.2-4.3	255-265
71783	1000	A	23.2-34.8	140-150
71784	1500	A	15.5-23.2	140-150

注：G = 表压，A = 绝压。所有产品 FSO 均在 1mA 激励下测得。

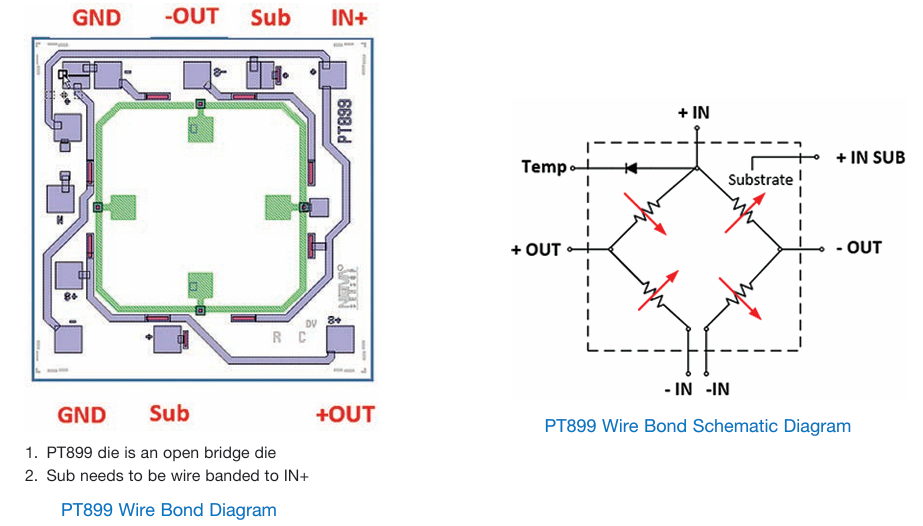

引脚绑定与电路说明

PT899 为开桥芯片（open bridge die）
衬底（Sub）需引线键合至 IN+（最高电位）

交付与包装

项目	说明
供应形式	6 英寸晶圆（划片后带胶带，金属框架）
最低起订量	2700 颗芯片
包装方式	保护性塑料容器
晶圆标记	批次号、晶圆编号、产品号、良品数量
不合格品标记	电气不合格：红点；外观不合格：蓝点
