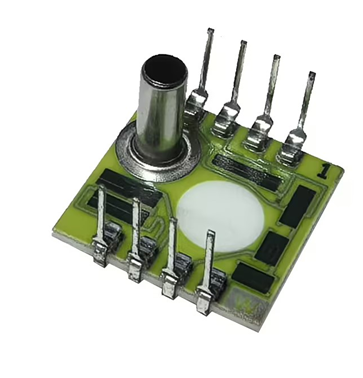

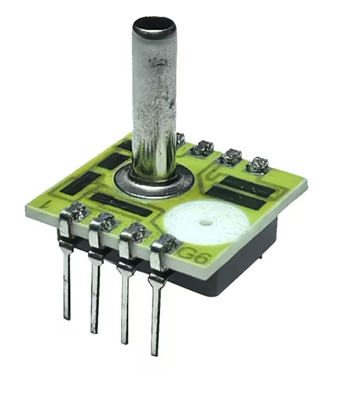

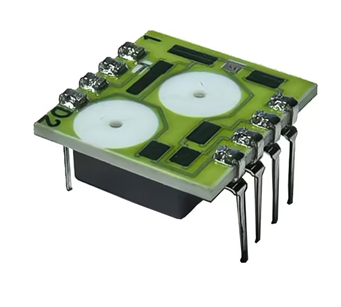

NovaSensor NPC-1220 系列中压传感器是固态压力传感器，为需要在宽温度范围内保持校准性能的应用提供了高性价比的解决方案。该系列采用双列直插式封装，适用于印刷电路板安装。可选的压力端口和引线配置，在为压力连接方向至关重要的薄型应用中提供了卓越的灵活性。

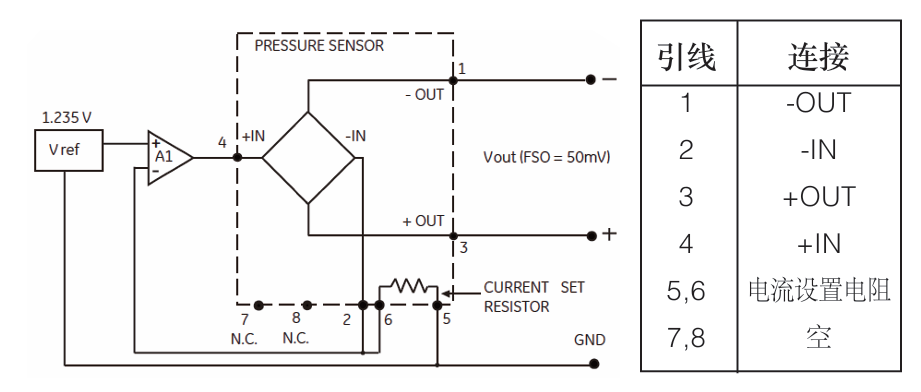

NPC-1220 系列基于 NovaSensor 先进的 SenStable® 压阻式传感技术，采用硅微机械加工技术将压阻应变计离子植入惠斯通电桥结构中。该系列在32°F至140°F（0°C至60°C）的温度补偿范围内，具有卓越的温度性能这一附加优势。其内置一个电流设定电阻，用于归一化满量程输出，以实现现场互换性。此外，NPC-1220 系列提供的压力范围从 0 psi 到 5 psi（0 bar 到 0.34 bar）直至 0 psi 到 100 psi（0 bar 到 6.89 bar）。如需其他压力范围，敬请垂询。

应用领域

工业自动化
气流监测设备
过程控制
医疗设备
地下电缆泄漏检测

产品特点

满量程输出：50 mV
精度：±0.1%
优良的互换性
温度补偿范围：32°F 至 140°F (0°C 至 60°C)
适用于PCB安装的封装
双列直插式封装
固态可靠性
独立的器件可追溯性

压力范围

表压与差压： 5, 15, 30, 50 及 100 psi
(0.34, 1.03, 2.06, 3.44 及 6.89 bar)
绝压： 15, 30, 50 及 100 psi (1, 2, 3.4 及 7 bar); 5 psi (0.34 bar)
如需其他压力范围，请联系 NovaSensor。

环境与机械参数

参数类别	参数	值	单位	备注
环境参数	温度范围
	工作	–40° 至 257°	°F	(-40°C 至 125°C)
	补偿	32° 至 140°	°F	(0°C 至 60°C)
	存储	–67° 至 302°	°F	(-55°C 至 150°C)
机械参数	重量	0.005	lb	(2.5 g)
	介质兼容性	与接触材料兼容		注7
	正差压与表压端口	与接触材料兼容
	绝压与负差压端口	仅限干燥气体

性能参数

参数	单位	最小值	典型值	最大值	备注
性能参数 (注1)
满量程输出	mV	49.5	50	50.5	注2, 3
零压力输出	mV	-2	--	2	注3
线性度	±%FSO	-0.1	--	0.1	注4, 8
压力迟滞	±%FSO	-0.1	--	0.1
输入阻抗	Ω	2500	4000	6000
输出阻抗	Ω	4000	5000	6000
热精度–量程	%FSO	-0.5	--	0.5	注3, 5, 8
热精度–零点	%FSO	-0.5	--	0.5	注3, 5, 8
电阻温度系数	%/°C	--	0.2	--	注5
热迟滞–零点	%FSO	--	0.1	--	注5
压力过载	额定值	--	--	3X	注6, 9
