产品概述
NovaSensor NPI-19 系列低压传感器是一款采用 316L 不锈钢结构的介质隔离式压力传感器，专为低压测量和严苛环境设计。它基于 SenStable® 压阻传感技术，将硅压阻芯片封装在充油圆柱腔体内，通过不锈钢隔膜与被测介质完全隔离，从而兼具硅传感器的高灵敏度、出色线性度和低迟滞特性，同时能够在腐蚀性或恶劣介质中可靠工作。
该系列提供恒流（1.5mA） 和恒压（10V） 两种激励版本，分别输出 125mV 和 75mV 的典型满量程信号，并内置温度补偿电阻网络，在 0°C 至 70°C 范围内有效减小温度误差。
主要特性
-
固态、高可靠性硅传感器
-
316L 不锈钢全隔离结构，耐腐蚀介质
-
支持恒流（1.5mA）和恒压（10V）激励
-
静态精度：±0.5% FSO
-
温度补偿范围：0°C 至 70°C（32°F 至 158°F）
-
标准低压量程：0-2.5 psi 和 0-5 psi（0-172 mbar 和 0-345 mbar）
-
3 倍额定压力过载保护
-
热误差 < 2% FSO
-
标准 O 型圈密封圆柱形封装（直径 0.74 in × 长 0.28 in）
应用领域
-
过程控制系统
-
液压系统与阀门
-
生物医学仪器
-
制冷与暖通空调（HVAC）控制
-
家电与消费电子
-
船舶与海洋系统
-
飞机与航空电子系统
技术规格
通用规格
| 参数 | 恒流版本 | 恒压版本 | 单位 |
|---|---|---|---|
| 压力范围 | 0-2.5, 0-5 | 0-2.5, 0-5 | psi（1 psi ≈ 6.895 kPa） |
| 最大过压 | 3 × 额定压力 | 3 × 额定压力 | — |
电气规格（@ 25°C）
| 参数 | 恒流版本 | 恒压版本 | 单位 |
|---|---|---|---|
| 激励 | 1.5（最大 2.0） | 10（最大 12） | mA / VDC |
| 绝缘电阻 | 108（@ 50 VDC） | 108（@ 50 VDC） | Ω |
| 输入阻抗 | 4000（典型） | 10000（典型） | Ω |
| 输出阻抗 | 5000 ± 20% | 5000 ± 20% | Ω |
| 桥路阻抗 | 5000 ± 20% | 5000 ± 20% | Ω |
性能参数（补偿后）
| 参数 | 2.5 psi 量程 | 5 psi 量程 | 单位 |
|---|---|---|---|
| 零点偏移 | -2 ~ +12 | -2 ~ +12 | mV |
| 满量程输出 | 50 ~ 200（典型 125） | 50 ~ 200（典型 125） | mV（恒流） |
| 满量程输出 | 72 ~ 78（典型 75） | 74 ~ 76（典型 75） | mV（恒压） |
| 静态精度 | ±0.5（典型 0.1） | ±0.5（典型 0.1） | %FSO |
| 零点热精度 | -2 ~ +2（典型 ±0.5） | -1.5 ~ +1.5（典型 ±0.5） | %FSO |
| 满量程热精度 | -2 ~ +2（典型 ±0.5） | -1.0 ~ +1.0（典型 ±0.5） | %FSO |
| 热重复性 | -0.3 ~ +0.3（典型 ±0.1） | -0.2 ~ +0.2（典型 ±0.1） | %FSO |
- 静态精度 包括线性度（BFSL）、压力迟滞和重复性误差。
- 热精度 以 25°C 为参考，在 0°C 至 70°C 范围内测得。
环境与机械规格
| 参数 | 值 | 单位 |
|---|---|---|
| 补偿温度范围 | 0 ~ 70 | °C |
| 工作温度范围 | -10 ~ 80 | °C |
| 存储温度范围 | -40 ~ 125 | °C |
| 重量（A 型，无端口） | 约 10 | g |
| 介质兼容性 | 与 316L 不锈钢兼容的腐蚀性介质 | — |
| 外壳与隔膜材料 | 316L 不锈钢 | — |
| 推荐 O 型圈（A 型） | 内径 16.76 mm × 截面 1 mm（0.66 in × 0.039 in） | — |
对于真空应用，请咨询工厂。
封装与端口配置
标准端口类型
| 代码 | 压力端口描述 |
|---|---|
| A | 无端口，O 型圈密封 |
| B | 1/2-20 UNF 螺纹 |
| H | 1/4-18 NPT 螺纹 |
| J | 1/8-27 NPT 螺纹 |
A 型封装为标准圆柱体：直径 0.74 英寸（18.8 mm）× 长度 0.28 英寸（7.1 mm），通过 O 型圈密封。
外形尺寸（A 型）
-
直径：0.74 in（18.8 mm）
-
长度：0.28 in（7.1 mm）
-
O 型圈规格：内径 0.66 in × 截面 0.039 in（16.76 mm × 1 mm）
（如需详细尺寸图，请参考规格书或联系工厂）
电路连接与激励
引脚定义
| 引脚 | 功能（恒流版本） | 功能（恒压版本） |
|---|---|---|
| 1 | 激励正（+Exc） | 激励正（+Exc） |
| 2 | 输出正（+Out） | 输出正（+Out） |
| 3 | 输出负（-Out） | 输出负（-Out） |
| 4 | 激励负（-Exc）/ 衬底 | 激励负（-Exc）/ 衬底 |
注意：引脚 4 连接至芯片衬底，在电路中应接至电源负或系统参考地。
典型电路示意图
-

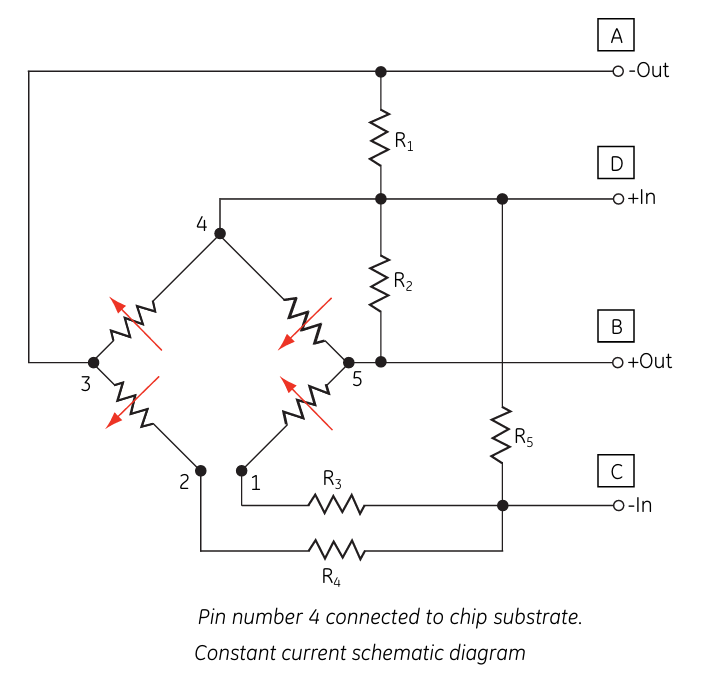

恒流版本：推荐使用 1.5mA 恒流源激励，输出为差分毫伏信号。
-

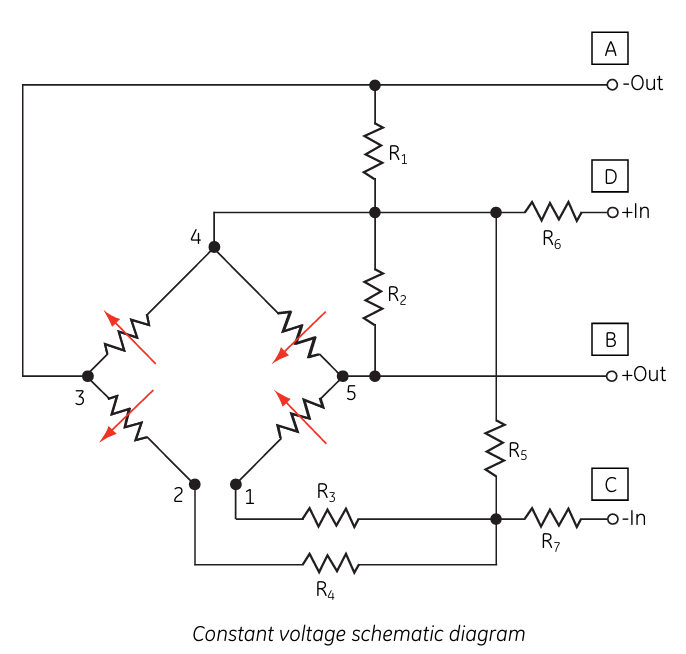

恒压版本：推荐使用 10V 恒压激励，输出为差分毫伏信号。
订购信息

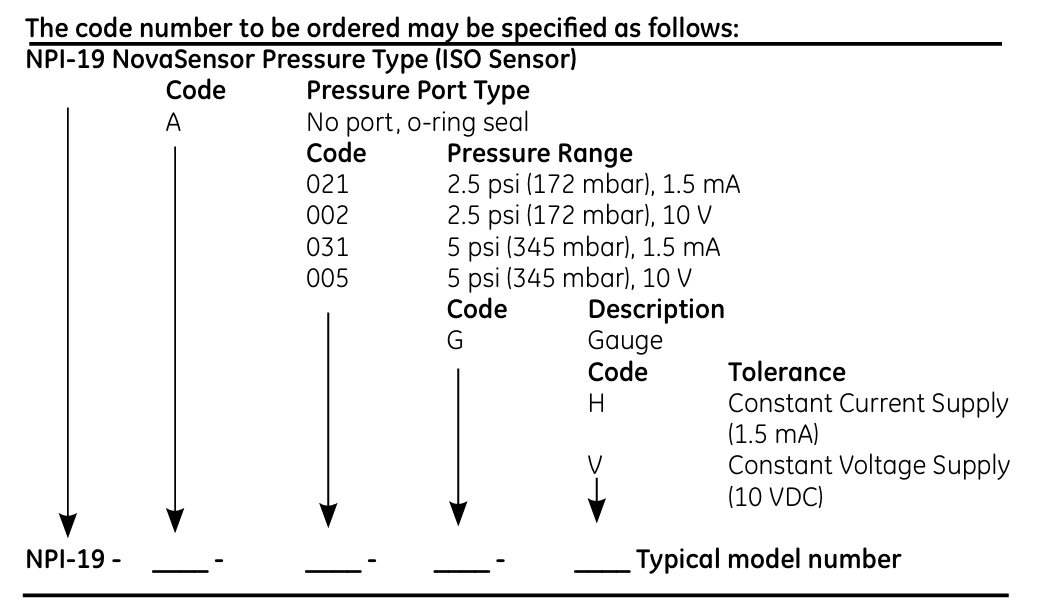

订货代码格式
示例型号
NPI-19-A-015-G-V 表示：
-
无压力端口（O 型圈密封）
-
15 psi 量程
-
表压
-
恒压（10V）激励
压力范围代码对照表
| 代码 | 描述 | 激励方式 |
|---|---|---|
| 251 | 2.5 psi（172 mbar） | 恒流（1.5 mA） |
| 501 | 5 psi（345 mbar） | 恒流（1.5 mA） |
| 015 | 15 psi（1 bar） | 恒压（10 V） |
| 030 | 30 psi（2.07 bar） | 恒压（10 V） |
| … | 其他量程可咨询工厂 | — |
质量保证与免责声明
-
保修期：自发货之日起 12 个月（材料和工艺缺陷）
-
未经误用的产品可获维修或更换
-
NovaSensor 保留产品规格变更权利，不另行通知
-
不对产品对特定用途的适用性提供保证
联系与定制
如需其他压力范围、定制端口配置或真空应用支持，请联系安费诺先进传感器（Amphenol Advanced Sensors）销售团队。
