NovaSensor®的P1302压阻压力芯片的尺寸为2.7x3. 2mm。在恒定电流1.5mA激励下，P1302产生的毫伏电压输出和输入压力成线性比例。P1302适合做差压或表压的传感器。NovaSensor®的SenStable®工艺过程为P1302良好的长期稳定性和卓越的重复性提供了保障。

特点

标准压力范围：10in H2O (2.5kPa)，1psi (7kPa)
非线性度 < 0.25% FSO
最大过载压力：5 倍

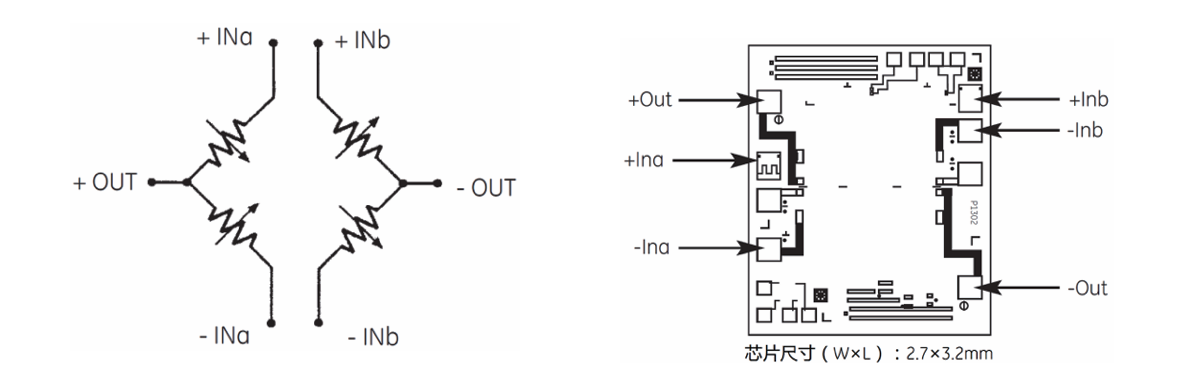

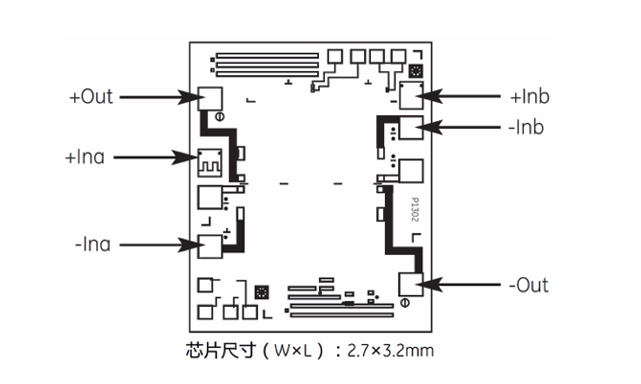

芯片尺寸 (WxL):2.7x3.2mm

特征参数

参数	数值	单位	备注
最大过载压力	5 倍		额定压力
电气性能 (在 25℃ ( 72°F) 下) 除非另有说明
激励	1.5	mA	10VDC 最大
输入阻抗	5000±20%	Ω
输出阻抗	5000±20%	Ω
工作温度	-40~125	℃	-40°F ~ 257°F
存储温度	-55~150	℃	-67°F ~ 302°F
介质兼容性	清洁、干燥空气和无腐蚀性气体
压力量程	2.5kPa	7kPa
单位	值 (备注 1)	值 (备注 1)	备注
零点偏移 mV	±75	±75	1
满量程输出 mV	40~120	75~200
线性度 % FSO	±0.5	±0.25	2
压力迟滞 % FSO	±0.2	±0.2
零点温度系数 μV/V/°C	±30	±30
电阻温度系数 %/℃	0.29	0.29	3
灵敏度温度系数 % FSO/℃	-0.2	-0.2	3
零点热迟滞 % FSO	0.75	0.5	3
位置灵敏度 % FSO/g	0.1	0.1	4

备注

所有的测量值是在 25℃(77°F) 和 1.5mA 输入激励下测得，除非另有说明。
非线性计算采用最佳拟合直线。
0~70℃之间，温度系数为典型值。芯片顶部涂覆有硅胶的典型灵敏度数据。
芯片性能会因为芯片连接的材料变化，选择与芯片连接的材料时，应尽量减少封装应力对芯片的影响。

运输

所有 wafer 发货时都放置在保护盒内，晶圆和环贴放在胶带上。所有的 wafer 都要进行电性能测试和外观检查。每个 wafer 都抽样检查其零点漂移，满量程输出和线性指标，电性能不合格品用红点标识。外观检查不合格品用蓝点标识。每片 wafer 都标有以下信息：批号，wafer 编号，产品号，合格品数量。
