Thermometrics NTC 低温热敏电阻

低温热敏电阻探头由压片式热敏电阻芯片连接至 #27 AWG 银引线构成。

应用

所有低温型热敏电阻探头均设计用于 25°C（室温）至 -196°C（液氮沸点）的温度范围。这些器件非常稳定，无滞后效应，并且在 25°C 至 -196°C 的快速温度循环对其电气、热学或机械性能无显著影响。这些器件非常适用于低温控制应用，例如在 25°C 至 -196°C 范围内的液位检测。配合适当的仪器，它们也可用于低于氮点的温度环境。

数据/特性说明

低温型热敏电阻探头可短时间暴露于 105°C 的环境；然而，在 60°C 或更高温度下长期存储可能会导致电阻值发生变化，因此建议在 60°C 以下存储以获得最佳稳定性。

低温系列规格

热学与电气特性：

表 A: RL 低温系列

型号	工作液体	电阻值 (Ω)	温度系数 % / K	参考图	耗散常数 mW/K
RL1004-10K-0-S1	液氧	10K±20%	-8.4	1	4
	液氮	31.5K 典型值	-10.4
RL1004-10K-0-S2	液氮	31.5K±20%	-10.4	1	4
	液氧	10K 典型值	-8.4

耗散常数是在静止空气中测得 (mW/K)

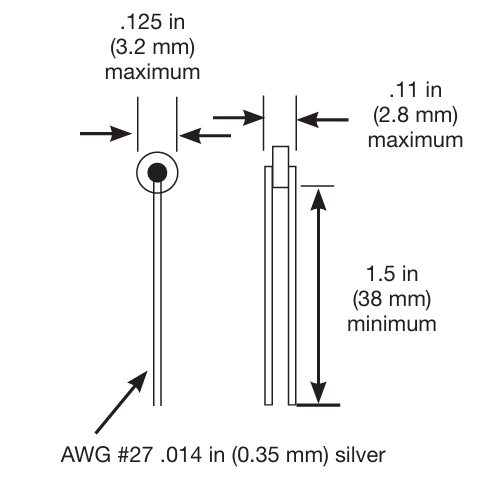

尺寸图（简要说明 - 图1）:

最大长度：3.2 mm
最大宽度：2.8 mm
最小长度：38 mm
引线规格：AWG #27，直径 0.35 mm 银线

低温 RL 型典型应用：

应用类别	说明
液位检测	这些低温热敏电阻在各种低温液体的液位检测中极为有用。在此应用中，通过给器件通以微小电流使其轻微自热。当热敏电阻浸没在低温流体中时，其产生的热量比液位降至热敏电阻以下时更容易耗散。由此产生的热敏电阻温度变化可以通过其电阻值的变化轻松检测出来。
