Thermometrics NTC热敏电阻 |径向引线RL35/40/45型NTC+/-2°C温度传感器
Thermometrics NTC 热敏电阻 RL35/40/45 型为点匹配盘形热敏电阻，配备裸露径向引线。
特性
-
低成本固态传感器
-
电阻公差低至 ±2%
-
对温度变化灵敏度高
-
适用于温度测量、控制与补偿
-
机械强度优良
-
工作温度范围宽：-58°F 至 302°F (-50°C 至 150°C)
-
适用于PCB及探头安装
-
提供多种材料体系可选
-
也可提供环氧涂层版本
-
提供符合 EIA RS-468A 标准的卷带包装，适用于自动插装
应用
-
适用于温度测量、控制与补偿。
产品型号参数表
| 型号 | R₀ @ 25°C | 材料体系 | Beta 值 (25/85) | 直径 (in) | 直径 (mm) | B 厚度 (mm) | 耗散常数 (mW/°C) | 时间常数 (sec.) |
|---|---|---|---|---|---|---|---|---|
| RL3504-31.2-73-K | 50 Ω | D73 | 3468 K | 0.370 | 9.40 | 3.30 | 7.5 | 45 |
| RL4006-29.7-85-K | 50 Ω | D85 | 3772 K | 0.430 | 10.92 | 3.81 | 9.0 | 40 |
| RL4005-116-95-K | 200 Ω | D95 | 3965 K | 0.430 | 10.92 | 3.56 | 9.0 | 40 |
| RL4004-175-97-K | 300 Ω | D9.7A | 3972 K | 0.430 | 10.92 | 3.30 | 9.0 | 40 |
| RL4005-2670-140-K | 5 kΩ | D14.0 | 4615 K | 0.430 | 10.92 | 3.56 | 9.0 | 40 |
| RL4005-5267-150-K | 10 kΩ | D15.0 | 4728 K | 0.430 | 10.92 | 3.56 | 9.0 | 40 |
| RL4504-3.28-59-K* | 5 Ω | D5.9 | 3096 K | 0.480 | 12.19 | 3.56 | 10.0 | 60 |
*注：RL4504-3.28-59-K 型号的 R₀ @ 25°C 为 5 Ω。

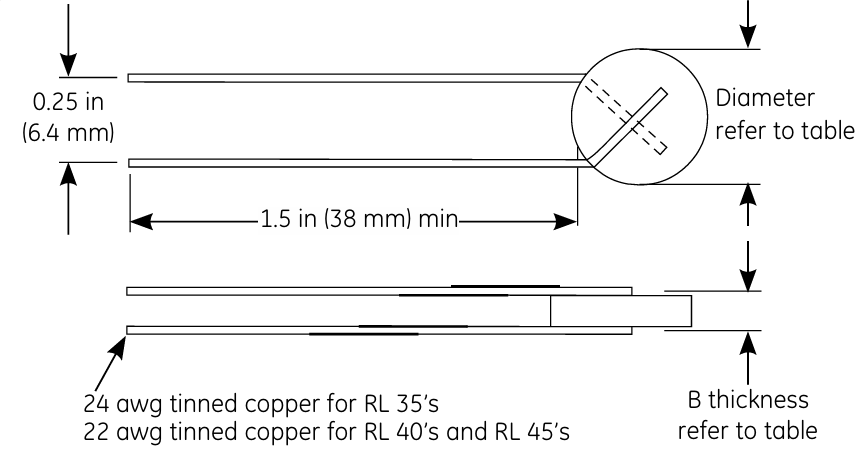

通用尺寸与引线规范
-
标准直径：参考上表中的 "直径" 列
-
标准引线长度 (L)：1.5 英寸 (38 mm) 最小值
-
引线规格：
-
RL35 系列：24 AWG 镀锡铜线
-
RL40 和 RL45 系列：22 AWG 镀锡铜线
-
-
元件厚度 (B)：参考上表中的 "B 厚度" 列
可选配置
| 选项类别 | 说明 |
|---|---|
| 电阻与公差 | 可提供其他阻值及其他温度下的公差 |
| 电阻公差代码 | G = ±2% J = ±5% K = ±10% L = ±15% M = ±20% |
| 引线定制 | 可提供替代引线长度、引线材料、绝缘处理 |
| 型号后缀说明 | 后缀 "-K" 与早期产品目录中的 "DI" 后缀含义相同 |
[产品说明书]
[点击下载NTC R-T表参数评估生成工具软件] ：一般车用温度传感器多为主机厂或者配套供应商指定参数
Thermometrics NTC热敏电阻 |径向引线RL35/40/45型NTC+/-2°C温度传感器
-
汽车应用发动机管理；暖通空调；车外温度；车内温度；发动机水温；主动式车内温度；发动机进气温度；发动机冷却液；空调出风口温度；发动机进气口空气湿度
-
重型设备应用发动机管理；舒适度；暖通空调；机油温度检测；车外温度；车内温度；空调出风口温度
-
铁路应用发动机管理
-
商业航空燃油系统：压力/气体/超声液位/位置检测；发动机：速度和位置/超声液位
-
楼宇自动化应用管道测量；房间监控；水管理；冷却机组控制；锅炉控制
-
家电控制家电控制
-
制冷应用商业；家用
-
电子产品应用消费；电信
-
HVAC暖通风室外空气监测；主机状态监测；水管道管理；冷水机组监控；外部温度
-
工业应用仪器仪表；测温；通用型
-
信号检测温度
