内置集成式(IEPE)压电振动加速度传感器分类

通用传感器型号

通用型加速度传感器

786A - 行业首选，顶部出线，灵敏度容差 ±5%
787A - 行业首选，侧部出线，灵敏度容差 ±5%
786B-10 - 顶部出线，灵敏度容差 ±10%
787B - 侧部出线，灵敏度容差 ±10%
780A - 紧凑型，顶部出线，灵敏度容差 ±5%
780B - 紧凑型，顶部出线，灵敏度容差 ±10%
780C - 紧凑型，顶部出线，灵敏度容差 ±15%
785A - 紧凑型，侧部出线，灵敏度容差 ±10%
787AM8 - 侧部出线，M8 安装螺丝
793 - 高性能，顶部出线
793I - 高性能，顶部出线，降低点火火花干扰
797 - 高性能，侧部出线
高频加速度计

用于测量齿轮啮合或小轴承机械（如高速机床主轴和压缩机）的高振幅振动

极高振幅范围，500 g峰值，10 mV/g灵敏度

997 - 一体化电缆，侧部出线，8-32 安装螺纹

997-M4 - 一体化电缆，侧部出线，M4 安装螺纹

793-10 - 高性能，顶部出线 MIL-C-5015 连接器

732A - 微型，侧部出线微点连接器

732AT - 微型，顶部出线微点连接器

732-1D - 微型，顶部出线 BNC 连接器

786A-I - 顶部出线 MIL-C-5015 连接器

标准振幅范围，100 mV/g灵敏度

712F - 一体化电缆，侧部出线，8-32 安装螺纹

712F-M4 - 一体化电缆，侧部出线，M4 安装螺纹

907F - 一体化电缆，侧部出线，螺柱或粘合剂安装

736 - 微型，侧部出线 10-32 连接器

736T - 微型，顶部出线微点连接器
低频加速度计

更高的输出灵敏度（通常为500 mV/g），用于监测低频下的低加速度水平

786LF - 超低频，100 mV/g
786LF-500 - 超低频，高增益
786LF-250 - 超低频，高增益，250 mV/g
793L - 高性能，顶部出线 MIL-C-5015 连接器
797L - 高性能，顶部出线 MIL-C-5015 连接器
797L-3 - 高性能，侧部出线 MIL-C-5015 连接器，200 mV/g
799LF - 超低噪声传感器，带滤波
HV201LF-500 - 高抗电磁干扰，MIL-C-5015 连接器
HV100LF-500 - 高抗电磁干扰，M12 连接器
728A - 紧凑型，侧部出线微点连接器
728T - 紧凑型，顶部出线微点连接器
786-500 - 顶部出线 MIL-C-5015 连接器
787-500 - 侧部出线 MIL-C-5015 连接器
787-500-M12 - 侧部出线 M12 连接器

超高灵敏度

731A - 地震传感器，10 V/g
731-207 - 紧凑型地震传感器，10 V/g
731A/P31 - 地震传感器和放大器系统，可选灵敏度
799M - 超高灵敏度，超低噪声，带滤波，1 V/g
高温型加速度计

通常用于需要额外温度保护的场合，如造纸机的干燥部

HT780A - 工作温度至165°C，100 mV/g，紧凑型，顶部出线

HT786A - 工作温度至165°C，100 mV/g，顶部出线

HT787A - 工作温度至165°C，100 mV/g，侧部出线

793-6 - 工作温度至150°C，100 mV/g，顶部出线

797-6 - 工作温度至150°C，100 mV/g，侧部出线

376 - 工作温度至260°C，电荷模式加速度计，25 pC/g

376/CC701HT - 工作温度至260°C，电荷模式加速度计和放大器系统，100 mV/g

712E/CC712E - 工作温度至260°C，电荷模式加速度计和放大器系统，20 mV/g，ATEX 认证
本安型 IEPE 加速度计

通过本安认证，适用于 Class I Division 1 和 Zone 0 / Zone 1 危险区域

通用型，100 mV/g

786A-IS - 行业首选，顶部出线 MIL-C-5015 连接器

787A-IS - 行业首选，侧部出线 MIL-C-5015 连接器

780A-IS - 紧凑型，顶部出线 MIL-C-5015 连接器

786F-IS - 一体化电缆，顶部出线

786A-M12-IS - 顶部出线 M12 连接器

787A-M12-IS - 侧部出线 M12 连接器

787A-M8-IS - 侧部出线 MIL-C-5015 连接器，M8 安装

专用型

993B-7-M12[CERT] - 三轴，100 mV/g

786T-IS - 加速度计和温度传感器，100 mV/g

786-500-IS - 低频，500 mV/g，顶部出线 MIL-C-5015 连接器

786-500-M12-IS - 低频，500 mV/g，顶部出线 M12 连接器

787-500-IS - 低频，500 mV/g，侧部出线 MIL-C-5015 连接器

787-500-M12-IS - 低频，500 mV/g，侧部出线 M12 连接器

712E/CC712E - 工作温度至260°C，电荷模式加速度计和放大器系统，20 mV/g，ATEX 认证
Class I Division 2 认证 IEPE 加速度计

通过 Class I Division 2 和 Zone 2 危险区域认证

——什么是 Class I Division 2 含义（按美国 NEC/CEC 的 Division 制度）？

—— “Class I” 指易燃气体/蒸气存在的场所（气体/蒸汽危害）。

——“Division 2” 指该危害只在异常情况下才可能出现（平常不会有可燃气体/蒸气，只有在设备故障或异常漏泄时才可能出现）。

通用型，100 mV/g

786A-D2 - 行业首选，顶部出线 MIL-C-5015 连接器
787A-D2 - 行业首选，侧部出线 MIL-C-5015 连接器
780A-D2 - 紧凑型，顶部出线 MIL-C-5015 连接器
786F-D2 - 一体化电缆，顶部出线
786A-M12-D2 - 顶部出线 M12 连接器
787A-M12-D2 - 侧部出线 M12 连接器
787A-M8-D2 - 侧部出线 MIL-C-5015 连接器，M8 安装

专用型

LPA100T-D2 - 低功耗、低电压，50 mV/g，带温度传感器
786T-D2 - 加速度计，100 mV/g，带温度传感器
786-500-D2 - 低频，500 mV/g，顶部出线 MIL-C-5015 连接器
786-500-M12-D2 - 低频，500 mV/g，顶部出线 M12 连接器
787-500-D2 - 低频，500 mV/g，侧部出线 MIL-C-5015 连接器
787-500-M12-D2 - 低频，500 mV/g，侧部出线 M12 连接器
加速度计和温度双输出型

同时测量振动和温度，从一个传感器获取更多数据

786T - 通用型，100 mV/g，顶部出线

787T - 通用型，100 mV/g，侧部出线

786T-500 - 低频，500 mV/g，顶部出线

793T-3 - 高性能，100 mV/g，顶部出线

797T-1 - 高性能，100 mV/g，侧部出线

797LT - 低频，500 mV/g，侧部出线

LPA100T - 低功耗、低电压，50 mV/g，顶部出线

危险区域认证

786T-IS - 本安型，100 mV/g，顶部出线

787T-IS - 本安型，100 mV/g，侧部出线

786T-D2 - Class I Div 2，100 mV/g，顶部出线

786T-500-IS - 本安型，500 mV/g，顶部出线

787T-500-IS - 本安型，500 mV/g，侧部出线

786T-500-D2 - Class I Div 2，500 mV/g，顶部出线

LPA100T-D2 - Class I Div 2，低功耗、低电压，50 mV/g，顶部出线
三轴加速度计

通过单次测量获取三轴振动数据采集

993B-7-33 - 100 mV/g，一体化特氟龙电缆，本安型

993B-7 - 100 mV/g，一体化铠装电缆

993B-6 - 50 mV/g，一体化铠装电缆

993B-5 - 25 mV/g，一体化铠装电缆

993A-5 - 100 mV/g，一体化电缆

993A - 100 mV/g，侧部出线 4针 Bendix 连接器

993B-7-M12 - 100 mV/g，M12 连接器

993B-7-M12[CERT] - 100 mV/g，M12 连接器，本安型
速度传感器

直接速度输出，减少高频信号，更好地测量低频振动

793V - 高性能

797V - 高性能，薄型

793VR - 抗辐射

793V100-5 - 高性能，严格的 ±5% 灵敏度容差

793V-5 - 高性能，500 mV/in/sec

893V - 设计简洁，组件更少，数据更可靠

786V - 宽频范围
高压隔离加速度计

电气隔离传感器，具有高抗电磁干扰能力，适用于高电磁环境（如风力涡轮机和铁路系统）的振动监测

HV100 - 100 mV/g，M12 连接器

HV201 - 100 mV/g，MIL-C-5015 连接器

HV100LF-500 - 500 mV/g，M12 连接器

HV201LF-500 - 500 mV/g，MIL-C-5015 连接器
抗辐射振动传感器

在核电站中暴露于辐射（高达1x10⁷ RADs）的关键机器上进行可靠测量

793R - 加速度计，100 mV/g (±5%)，顶部出线

797R - 加速度计，100 mV/g (±5%)，侧部出线

793VR - 速度传感器，100 mV/in/sec (±10%)，顶部出线
低功耗、低电压加速度计

支持电池供电和无线应用

LVEP050-TO5 - 50 mV/g 嵌入式加速度计，超低功耗，TO-5 外壳

LVEP100-TO5 - 100 mV/g 嵌入式加速度计，超低功耗，TO-5 外壳

LPA100T - 50 mV/g，双输出工业加速度计和温度传感器

LPA100T-D2 - 50 mV/g，双输出工业加速度计和温度传感器，Class I Div 2 认证
内部放大直升机加速度计

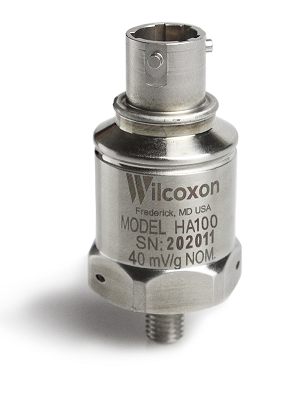

HA100 - 40 mV/g 加速度计

HA100A - 20 mV/g 加速度计

HA100V - 20 mV/in/sec 速度传感器

直升机监测

先进传感技术为商用及军用直升机应用提供多种飞行安全传感器。我们的传感器已应用于CH-53、MH-53、H92、UH60M及HH60M等直升机型号，在极端环境中提供卓越的监测能力。每款直升机传感器均配备精密的线缆保护机制，确保长期可靠的运行。

典型直升机监测应用

• 旋翼追踪与平衡（RTB）

• 发动机监测

• 传动系统监测

• 乘坐品质监测

• 结构振动监测

• 着陆冲击监测

• 轴承监测

• 温度监测
水下用加速度计

所有 Wilcoxon 水下加速度计均设计用于连续浸没并承受 650 PSI 水压

746 - 水下，一体化电缆，100 mV/g

754 - 微型水下加速度计，10 mV/g

757 - 双轴，薄型，水下加速度计，100 mV/g

安费诺旗下的Wilcoxon 是您可靠的高质量、耐用加速度计供应商，产品广泛应用于监测旋转工业机械（包括电机、风扇、泵、齿轮箱、鼓风机、机床主轴、压缩机、冷却器、滚筒和混合器）的振动。维护和可靠性专家使用我们的加速度计进行预测性维护和状态监测。
传感器采用 IEPE（Integrated Electronics Piezo-Electric，集成电路压电）技术，内置微型信号调理电路，可将压电晶体产生的高阻抗电荷信号直接转换为低阻抗电压信号输出。
